冲洗机水枪维修记录

2023-09-01 08:58:38 半岛(中国)

冲洗机水枪维修记录

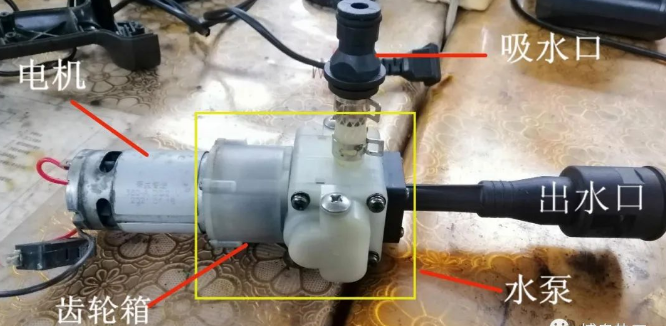

6月份,在使用过程中发现有一台冲洗机出现了故障,电机转但不出水,由于夏天冲洗空调使用频繁,少一台对现场工作效率会有一定影响。于是,我们抽时间对冲洗机进行解体检查。(下图为主要部件电机和泵)

图片关键词

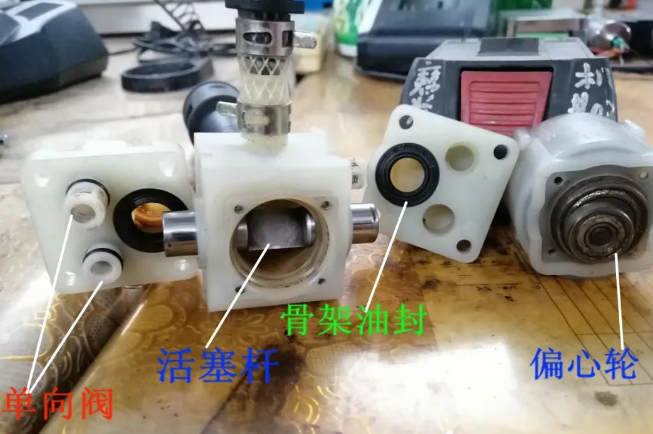

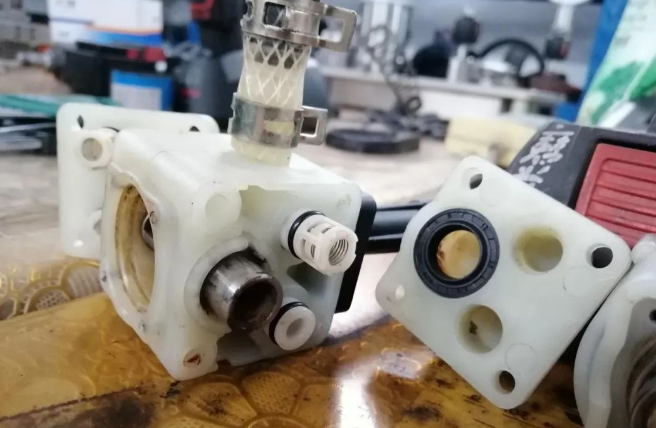

拆检后发现,小齿轮箱内有油有水(当时忘了拍图片了),这里不应该有水吧?经进一步解体分析,齿轮箱内确实不应该有水。水应该仅限于在泵体内。

图片关键词

图片关键词

泵的设计很巧妙,用一个活塞和四个单向阀实现了连续的压力供应。见下图,当电机带动偏心轮拨动活塞杆向左运动时,将进水口的水通过单向阀4抽到活塞杆右端的空腔内,而此时单向阀2为截止状态,当活塞杆向右运动时腔内的水被挤压经单向阀2从出水口喷出,右侧水路加压的同时,左边水路走一个吸水流程。这样当活塞不停的左右运动时,就会有高压水源源不断的出水口喷出。

图片关键词

确定油封的型号(12*20*5)后,购买(一套16元)后,更换两个油封后很快就解决了问题,同时,把齿轮箱内的水和润滑油进行了清理,重新加注了润滑油,对设备进行了一次维护保养。在处理的过程中,发现单向阀很容易被脏东西卡住,导致不能正常工作。进口的滤网以及水中的杂质影响还是不小的,在以后的使用中还需大家格外注意。
