温度显示波动检修案例PT100

一、故障类别:中控24TISA142温度显示波动

二、仪表类型:Pt100

三、厂家型号:KWZK-PT100

四、仪表工作原理:

热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

图片关键词

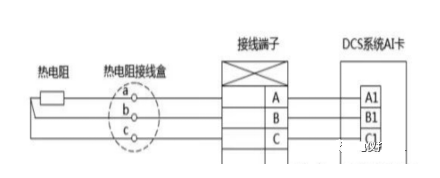

图 1常见的热电阻三线制测温回路接线图


热电阻元件的内引线形式:

1.两线制:线阻影响大,测量精度要求不高的场所;

2.三线制:适用于工业测量,精度较高;

3.四线制:适用于实验室,高精度 。

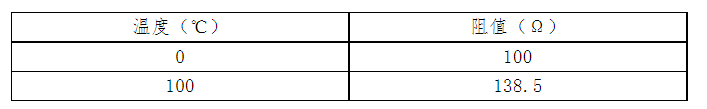

表 1Pt100特性

图片关键词

在0~630℃:电阻值和温度关系:Rt=R0(1+At+Bt²)

在-190~0℃:Rt=R0[1+At+Bt²+C(t-100)t³]

其中R0、Rt对于温度0℃、t℃时的铂电阻的电阻值;

A、B、C为常数,A=3.85*10^-3℃,B=5.84*10^-7℃,C=4.22*10^-12℃。

因B、C太小,可忽略,所以简化为Rt=R0[1+A(t-t0)]。

金属热电阻的电阻值和温度一般近似 t=(Rt-100)/0.385 ,(温度—t、阻值—Rt)


五、使用工况:

24低压缸轴瓦温度,温度为70℃,压力为0.224Mpa


六、故障现象描述:

主控人员反映24TISA142轴瓦中控显示温度波动。


七、处理前安全措施:

1.检修前,办理检修工作票,让工艺交出;

2.穿戴好劳动防护用品,携带合适检修工具;

3.要有专业的工艺人员现场监护;

4.现场检修时,必须确认切除连锁。


八、故障分析及判断思路:

导致热电阻波动原因较多,根据现场情况进行分析以及原因分析如下:

1.检查波动点接线松动情况,打开中间接线箱检查松动情况,进行紧固。

2.回路出现电磁、电压干扰情况,电缆布置可能存在不合理现象,强电和弱电公用一层电缆槽架,造测量回路串入电压,造成干扰,温度就会升高。

3.热电阻本身问题,当热电阻损坏,进行热电阻线性检查,正常PT100的温度元件,用所测量出来的阻值减去100Ω经换算的温度是否与现场相符,如果相符,则判断温度测点是线性的。


九、故障有效处理:

1.现场测量a和b、a和c的阻值(测量出来的阻值对比其他几个轴瓦上的温度阻值明显异常);

2.判断为现正用的此组线已出现故障,须改用备用线;

3.测量备用线阻值时,备用线的a和b阻值依旧波动,备用线的a和c阻值为127Ω,温度约70℃,与现场相符;

4.现场条件不满足更换新的热电阻,与工艺人员沟通,暂时改用二线制观察使用,待可以更换时及时更换。


十、故障防范措施及改进:

1.定期观察温度变化趋势,及时判断故障原因;

2.优化安装位置,减少设备损坏率。
