机组启动过程中励磁未建压原因分析

2023-09-06 08:54:13 半岛(中国)

机组启动过程中励磁未建压原因分析

一、事件概述

2023年05月14日某机组启动并网过程中,在执行顺控并网时发现励磁未建压,就地查看励磁开关合闸正常,励磁调节器运行正常,无告警,停止执行顺控并网。


二、事件经过

1、18:59执行顺控并网,发现励磁未建压,就地检查无异常。灭磁开关未断开,19:21再次执行顺控并网,在励磁调节器处观察建压继电器工作正常,仍未建压,停止执行顺控,19:41运行人员远方断开灭磁开关。

2、电气二次人员就地检查励磁系统调节器交直流电源、辅助电源、控制电源正常、控制及信号继电器均正常。将建压继电器更换,将励磁调节器电源断开,重新上电,对调节器电源、继电器接线端子等进行检查,端子牢固,无松动。

3、20:23,运行人员远方合上灭磁开关,在调节器处将励磁控制打至就地,就地建压发电机电压升至额定,正常后手动逆变灭磁,将励磁控制打至远方,20:27运行人员远方断开灭磁开关。

4、20:28再次执行顺控逻辑,灭磁开关合闸,励磁系统建压,机组并网正常。


二、原因分析

1、热工人员检查执行顺控逻辑时,前后几次建压指令脉冲均正常发出,持续时间为3S。脉冲指令如下图所示,排除脉冲指令问题。

图片关键词

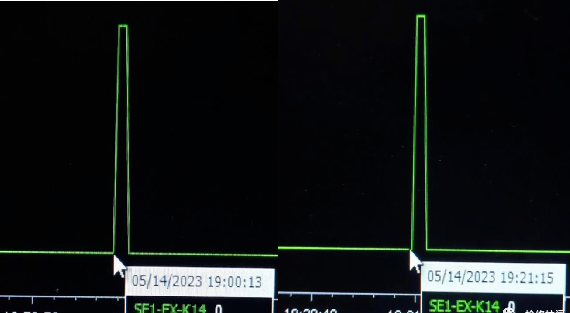

18:59第一次建压脉冲        19:21第二次建压脉冲

图片关键词

20:29第三次建压脉冲

2、电气一次人员就地检查碳刷无异常。

3、对励磁调节器数据导出进行分析。

1)18:59顺控并网时,灭磁开关合闸后,开机闭锁消失,之后远方开机信号未变位,开入数据异常,调节器未收到建压指令,未建压;

2)20:28顺控并网时,灭磁开关合闸后,开机闭锁消失,15S之后远方开机信号变位,开入数据正常,调节器收到建压指令,建压正常。

图片关键词

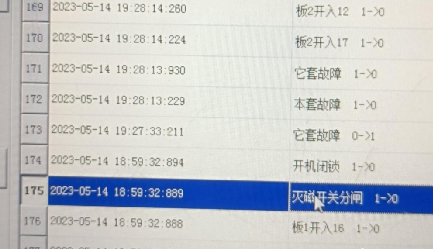

18:59顺控并网数据

图片关键词

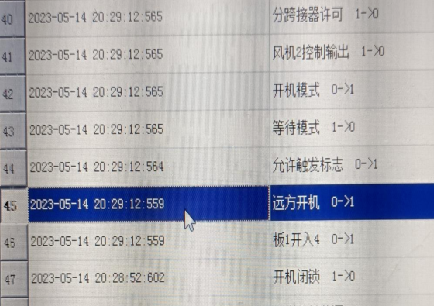

20:29顺控并网数据


4、电气二次人员在试验室对建压继电器进行校验,校验结果异常。建压继电器能正常励磁,继电器灯显示正常,但现场使用的常开接点(5、9)闭合后,阻值为300欧姆左右,后续动作次数越多,阻值越大,同类型继电器备件校验常开接点闭合后阻值为0.3欧姆左右。


三、结论

通过以上排查及分析,判断发生此次问题的原因是建压继电器常开接点异常导致调节器收不到建压开入指令,无法建压。


四、防范措施

1、利用机组停机机会对1、2号机励磁系统同类型继电器进行一次全面检查,对于有问题的进行更换处理;

2、做好相关设备台账管理,对于运行五年以上的同类型继电器,增加检查频次,确保不发生同类事件;

3、加强励磁系统备品备件储备,防止因励磁系统设备原因导致无法并网或其他不安全事件的发生。
