现场拍到的TN-S系统的错误接线

2023-09-22 14:59:30 半岛(中国)

现场拍到的TN-S系统的错误接线

图片关键词

图1 A、B两母线段的N线加绝缘皮隔开

两台变压器400V侧设计为单母线分段,在分段柜中,A、B两个段的N线之间加了一块绝缘皮隔离,PE线也未连接。如图1。

按图1实际接线,画出的一次接线图如图2。

图片关键词

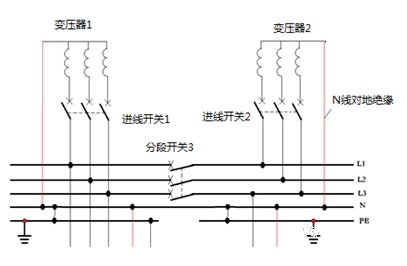

图2 A、B两母线段的N线断开

错误一目了然。当A变压器检修、合上分段开关3,拉开开关1后,A段电气设备可能因为断N线而被烧毁。

本变电所号称是TN-S系统,但N线与PE线之间无跨接。

图片关键词

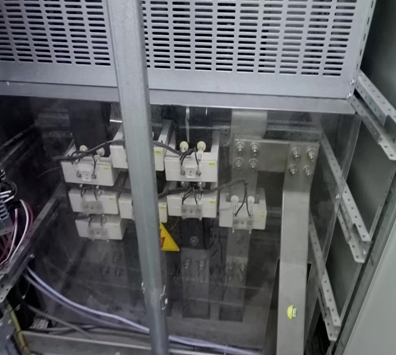

图3 剩余电流火灾监控系统的CT安装在N线上

图3中,剩余电流火灾监控系统的CT安装在N线上,应该安装在N线和PE线的跨接线上。

图片关键词

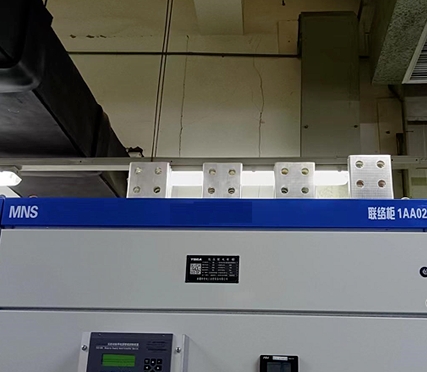

图4 母线桥中无PE线

单母线分段接线,图4是联络柜,通过母线桥联络两段母线。母线桥中只有A\B\C\N相,无PE线。现场安装时,必须另放一根线联络两段母线的PE线。事实上,很多变电所现场没有安装这根联络线,造成两段母线PE断开。

图片关键词

图5 按图4实物接线画出的接线图

错误一目了然。
