蒸汽流量的测量方法

2024-04-29 09:33:03 半岛(中国)

蒸汽流量的测量方法

蒸汽流量测量方式

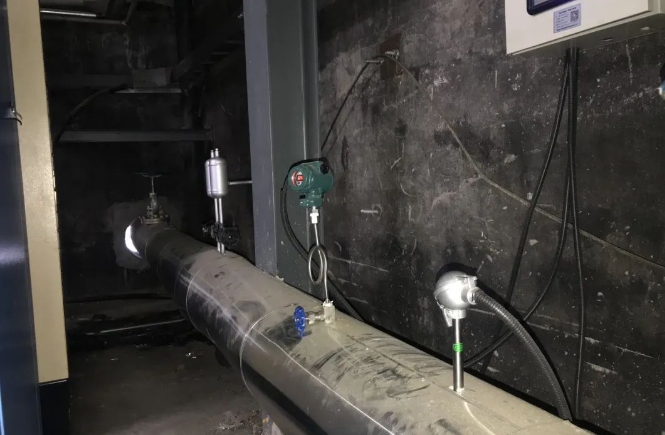

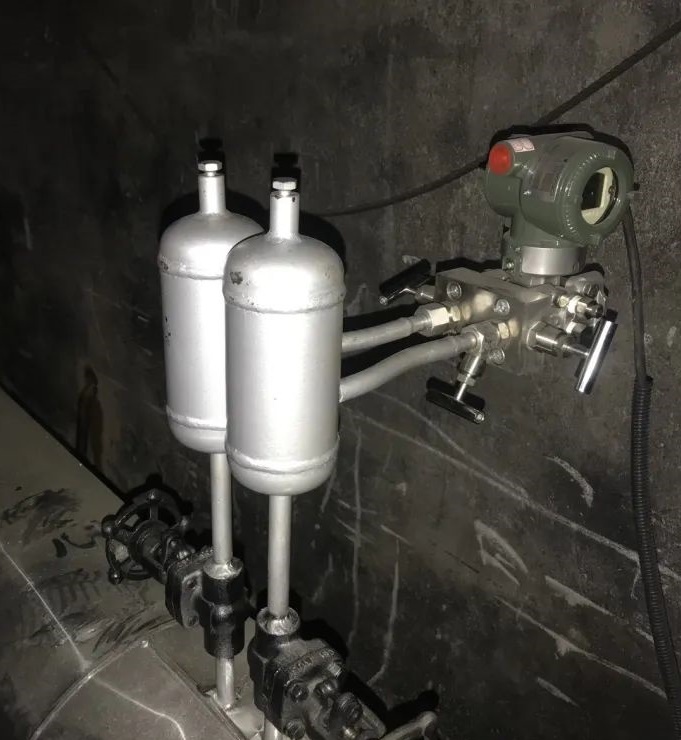

一、用节流式差压流量计测量蒸汽质量流量

图片关键词

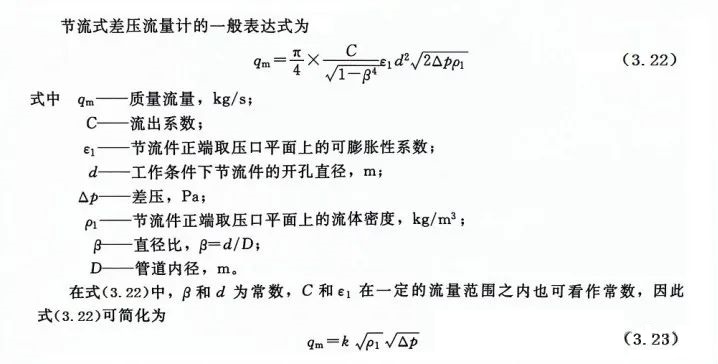

从式(3.23)可清楚看出,仪表示值同ρ1密切相关。而蒸汽工况(温度t,压力p)的变化,必然使ρ1产生相应的变化。因此,差压式流量计必须与用以求取蒸汽密度的工况测量仪表配合,并同计算部分一起组成推导式质量流量计,才能保证测量精确度。

在实际应用系统中,常用测量点附近的流体温度、压力,经计算后求得相应的密度,再经演算求得瞬时质量流量,通常称作温度、压力补偿。根据水蒸气的性质和特点,在过热状态和饱和状态时可有不同的补偿方法。

(1)过热蒸汽质量流量测量

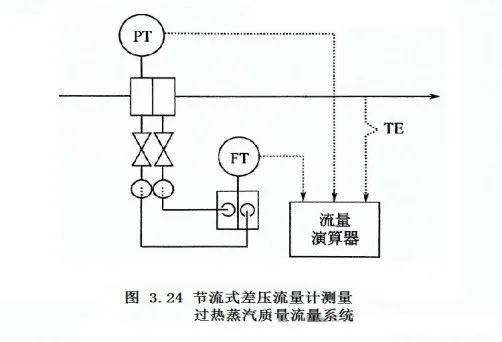

当流体为过热蒸汽时,ρ1取决于流体压力p1和流体温度t1。图3.24所示为测量系统。

图片关键词

(2)饱和蒸汽质量流量测量

饱和蒸汽的压力和温度是密切相关的,临界饱和状态的蒸汽从其压力查得的密度同

从其温度查得的密度是相等的,所以推导式质量流量计测量其流量时,既可采用压力补偿也可采用温度补偿。采用压力补偿时,是利用ρ1=f(p1)的关系获得ρ1。两种方法中以压力补偿较宜。

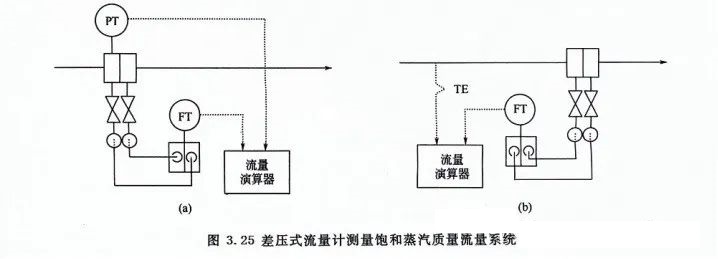

图3.25(a)所示为压力补偿法,图3.25(b)所示为温度补偿法。

图片关键词

图片关键词

图片关键词
