压缩机抽汽阀电液转换器故障维修

2024-05-14 09:35:08 半岛(中国)

压缩机抽汽阀电液转换器故障维修

一、设备概况及简介

60 万吨乙烯装置(E3 装置)于 2012 年 9 月份竣工 投产,裂解炉采用 S&W 专利技术,后分离系统由寰球公司设计。EC-3351  丙烯压缩机为日本三菱品牌压缩机,抽气阀电液转换器为 2015 年检修期更 换的 Woodward VS-Ⅱ产品


二、故障经过

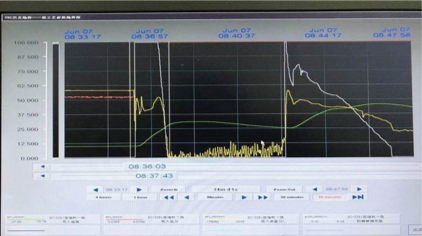

2019 年 6 月 7 日 8 时 36 分 11 秒左右,EC-3351 丙烯压缩机抽汽阀电液转 换器阀位反馈突然升至 100%,同时控制信号输出由 59.6%上调,丙烯机实 际转速由 4238 下降至 3562(目标转速 4239 始终未变),8 时 37 分 25 秒左 右抽汽阀电液转换器阀位反馈降至 0%,此过程引起丙烯机各段吸入压力、 流量波动,工况达至喘振区,四台回流阀全开,引起乙烯系统波动。8 点39 分,化工一厂E3 装置EC-3341 乙烯压缩机因三段排出压力PT-350073B/C  达到联锁值 2.1MPa,触发机组联锁停车。11 点 27 分,化工一厂 E3 装置 EC-3351 丙烯压缩机手动停车。

图片关键词

三、原因分析

(一)过程检查及分析

EC-3351 丙烯压缩机抽气阀电液转换器位置传感器故障,电液转换器无 法打开,导致透平抽气阀无法打开。现场读取并保存电液转换器报警信息,

6月13 日Woodward 厂家技术人员到达现场,现场检查确认后,确认为电 液转换器其中一路位置反馈器故障(电液转换器拆卸后,检测电液转换器 第一路反馈信号停留在 185%,正常离线反馈应该是 0%),触发电液转换 器SHUTDOWN,进而造成 EC-3351 机组抽汽阀关闭。造成位置反馈器故障 原因还需要进一步检测分析,目前国内没有检测手段,需要联系美国厂家 作进一步分析。

图片关键词

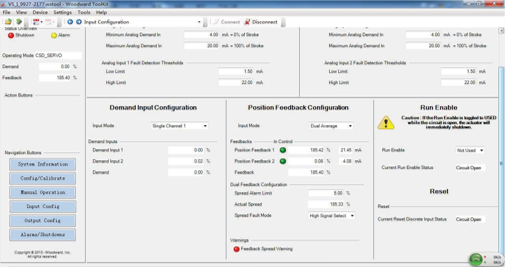

电液转换器读取信息画面


(二)故障根本原因

1.直接原因:EC-3341 乙烯压缩机停车直接原因为三段排出压力 PT-350073B/C 达到联锁值 2.1MPa,触发机组联锁停车。

2.间接原因:EC-3351 丙烯压缩机抽气阀电液转换器故障关闭,丙烯 机转速下降,控制系统无法通过调整抽气阀开度调节机组转速,机组达到 喘振工况,引起丙烯压缩机四台回流阀相继全开,此过程造成 EC-3341 乙 烯机系统波动超温超压,进而触发 EC-3341 乙烯压缩机三段出口压力联锁 停车。

3.管理原因:因此电液转换器在国内没有清洗手段,同时厂家答复无 需下线清洗,所以在 2018 年检修期间未对此电液转换器进行更换,相关管 理人员未能充分评估电液转换器长期在线未清洗带来的风险,使得检修期 间未更换新备件,后续造成机组停车。


四、整改措施

1.对故障电液转换器进行更换;

2.因Woodward 公司国内无工厂,无法解体电液转换器确定具体原因,通 过材料计划重新提报备件,保证一备一用;

3.编制电液转换器特护方案,加强对电液转换器日常检查。


五、总结与启示

1.确保机组重要备件具备随时更换的条件,保证相关安装工具齐全、调试 设备完好、组态参数准确,在客观条件上最大程度缩短应急时间;

2.对机组重要仪表设备加强特护检查,及时发现设备异常状况及隐患,保 证装置稳定运行;

3.机组相关重要仪表设备要利用检修期及时更换。
