开关阀关不到位的维修处理

2022-03-26 13:59:53 半岛(中国)

开关阀关不到位的维修处理


一、使用工况介绍:


该阀门为60成品罐区重馏分储罐T-6004B的出料阀,管道去往装车平台。


二、故障现象描述:


阀门可以开到位,但是无法关到位。


三、 原理:


利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据阀门所需旋转扭矩的要求,可调整气缸组合数目,带动阀门工作。


四、处理前安全措施及作业准备:


1、接到工艺电话通知,去主控开好检修作业票,并作好作业前的风险安全评估,把有可能出现的问题都得考虑进去。


2、带好内六角,螺丝刀,扳手,备品弹簧等工具。


3、作业时要做到仪表检修“七个对待”,“十个不修”。

图片关键词


五、故障原因分析及判断思路:


1、首先考虑是否为阀门已关到位,但是阀位显示可能进水、接线松动或探头松动引起的反馈故障,造成到位信号未传输上去。


2、阀位显示无故障的话,考虑是否为阀门卡涩,反复动作可以解决。


3、以上原因都不对,就只能考虑气缸弹簧是否断裂或弹簧老化,弹性不足,需要拆阀检查。


六、故障处理方法:


1、到现场后,要求工艺人员将截止阀关闭,需要装车出料时暂时先用另一个重馏分储罐T-6004A。

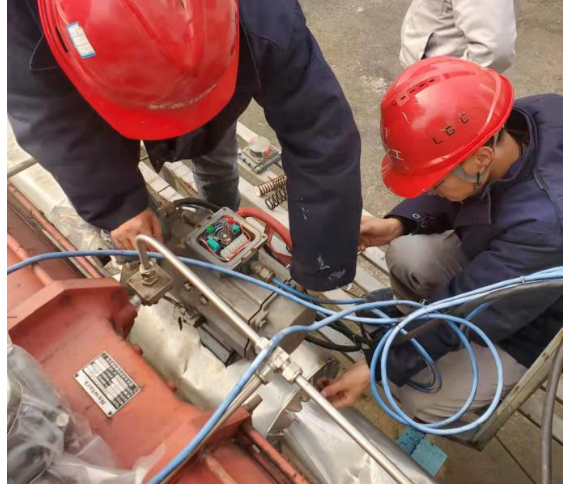

2、检查阀门确实没有关到位,通知工艺主控远程开关阀门几次,查看阀门开关位置的具体情况。


3、检查阀位显示,并用手轮将阀门开关,阀位显示反馈正常。

图片关键词


4、用手轮开关阀门过程中明显听到有“咔咔”声,基本可以确定是弹簧的原因造成。

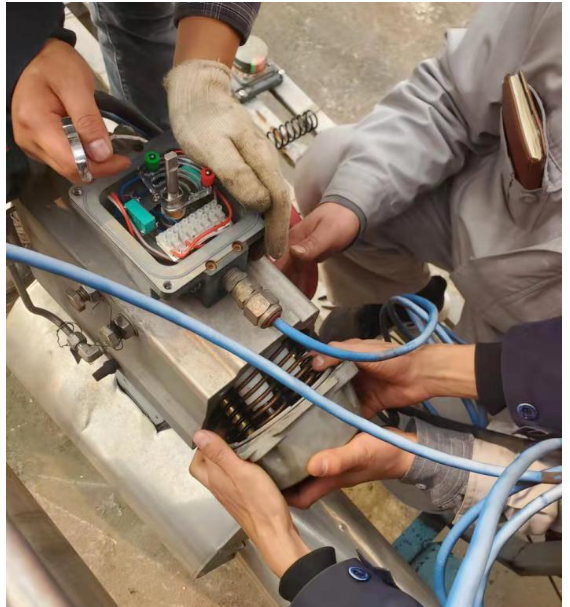

5、将气源断开,将气缸处拆开,发现当初厂家只配备了四组弹簧,且未对称放置,但未见有弹簧断裂的情况。将其中两组旧弹簧更换为新弹簧,回装并尝试开关阀门,依旧无法关到位。


6、再次拆开气缸,将换下来的两组旧弹簧也一起装上,回装阀门,通知工艺人员远程开关阀门,关阀时有点卡涩,但已经可以关到位。用手轮反复开关几次,并让工艺人员远程多开关几次,卡涩现象有所好转。


7、至此,阀门基本维修正常。收拾工具,结票并清理现场垃圾。


七、故障防范措施及改进措施:


1、对阀门阀位显示及其他阀门附件做好防护措施,避免因进水等原因造成阀门故障。


2、阀门使用年限已经较长,气缸内弹簧可能会有老化现象,弹力不如以前,在条件允许时可适当更换一些。


八、故障处理经验谈:


1、阀门开关不到位,要一步一步地检查,排除一些常见小故障,不需要解体检查可以减少因检修时间过长造成的减产延误等问题。


2、拆卸及回装气缸时一定要小心操作,避免因弹簧弹性造成的人身伤害及仪表损坏。



TAG: 开关阀
