除尘射频导纳料位计故障,有料无料均无反应

2024-08-14 17:05:06 半岛(中国)

除尘射频导纳料位计故障,有料无料均无反应

知识点

射频导纳料位计是国际物位控制器跨世纪的前卫替代产品,在欧美国家和日本已被广泛应用,国内的用户也在用它替换旧的产品。它可以检测所有物料而不受物料的密度、颗粒大小、化学成分、沉积粘度和导电特性等参数变化的影响。广泛地应用于液体、粉体、浆体、固体等多种物料的控制。

射频导纳物位计是一种新型物位测量仪表,“导纳”为电学中阻抗的倒数,它由阻性成分、容性成分、感性成分综合而成,而“射频”即高频,因此射频导纳技术可以理解为用高频测量导纳。

射频导纳物位计主要由检测部分和变送部分组成,检测部分包括探头、保护套外壳等;变送部分包括振荡缓冲电路、频率变换及挂料处理电路、误差修正放大器、信号解调器、调制驱动放大器、滤波阻尼环节、电压限制及电压电流转换电路等。

根据电桥原理,由于液位升高而增大的电容使电桥失去平衡,同时正比于电桥不平衡度的解调器输出电压,经滤波放大、输出阻尼、电压/电流转换后,输出与物位成正比的4-20mA电流信号。无论是射频电容物位计或射频导纳物位计都能准确测量介质的物位,但与普通射频电容物位计相比,射频导纳物位计更适合测量料位,因为它可以较好地处理挂料对料位测量的影响。

存放强导电性物料的容器,由于物料是导电的,接地点可以被认为在探头绝缘层的表面,对变送器探头来说仅表现为1只纯电容;随着容器排料,探杆上会产生挂料,而挂料具有阻抗,导致以前的纯电容现在变成了由电容和电阻组成的复阻抗,从而引起测量误差,这是由于挂料的电阻远大于液体中的电阻而造成的,这种由电阻和电容组合而成的复合信号称之为导纳。射频导纳物位计增加了2个电路来解决检测探头挂料问题。

图片关键词

射频导纳料位计,能克服物料粘附对物位测量的影响的测量仪器。

故障现象

除尘料位故障,有料无料均无反应


检查处理经过

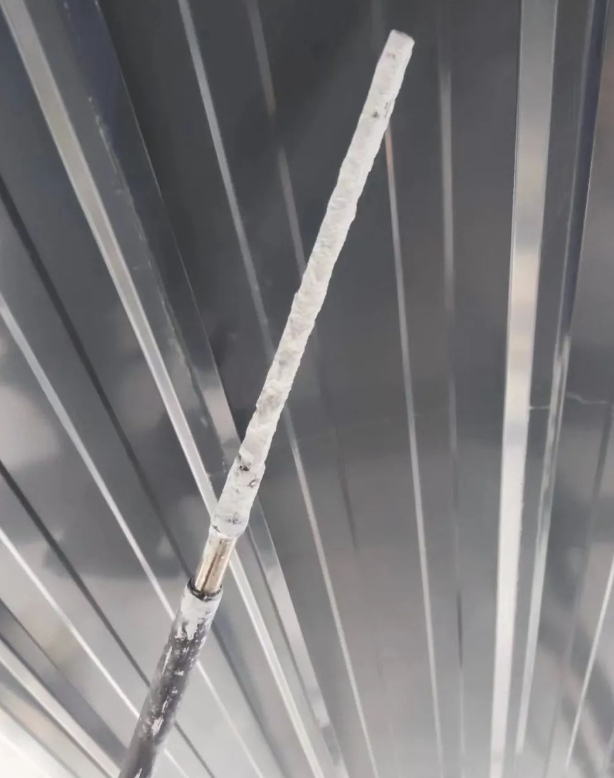

现场断电拆除接线,拔出料位计

图片关键词

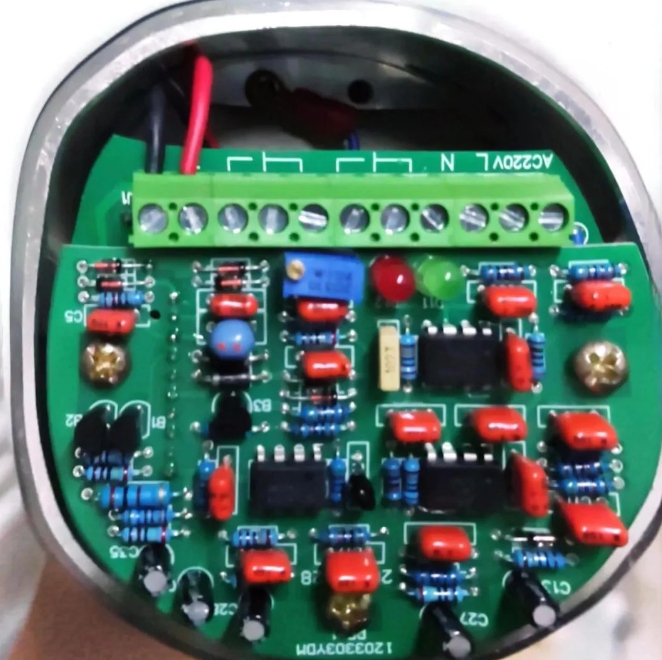

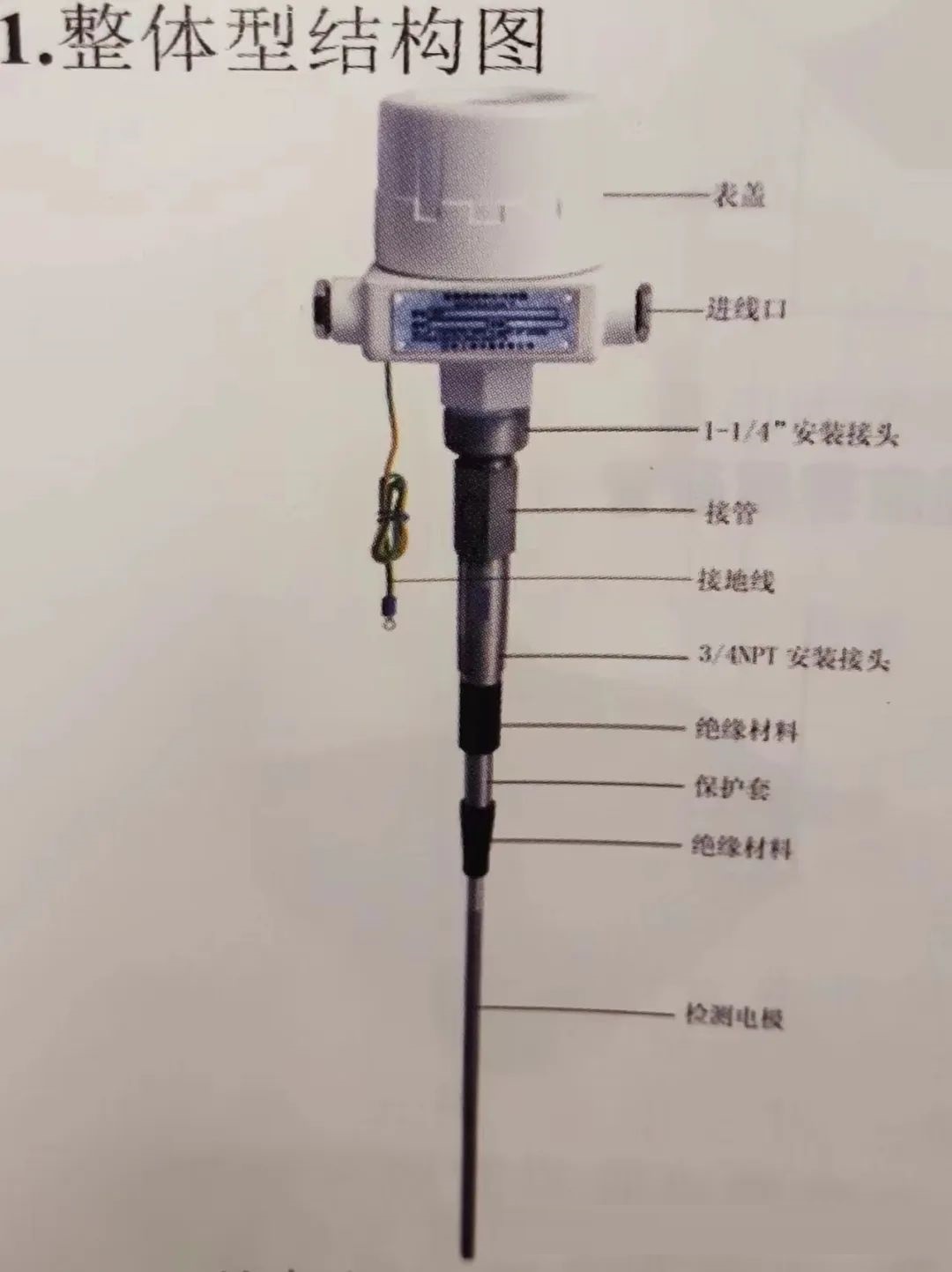

刚开始认为由于包裹除尘灰太多,导致误报,了解了射频导纳料位计(射频导纳料位计,能克服物料粘附对物位测量的影响的测量仪器)原理和结构后,重新检查电路板。

图片关键词

原料位计接上电源后,有一组常闭点不导通,肯定不能用了,另一组用手握住检测电极后无通断反应,故判断料位计故障,考虑更换。

图片关键词

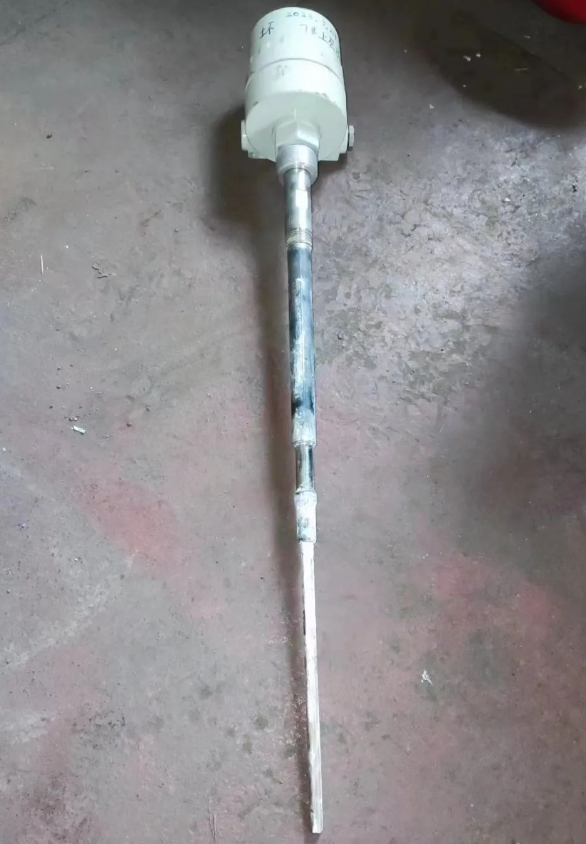

量取料位计插入深度500mm螺纹直径23mm螺牙间距1.5mm左右,告知技术员报备件更换。

备件到货后通电测试,手握住检测电极后,常闭点断开,常开点闭合。

最终结果

更换后,料位显示正常

总结体会

仪表检查需要翻翻说明书,了解工作原理和结构后才能更好的下结论,最好可以通电试验,才能更加准确的了解病症。
