液位开关动作触发联锁维修处理

2022-03-27 11:00:15 半岛(中国)

液位开关动作触发联锁维修处理

一、故障类型:液位开关动作触发联锁

二、仪表类型:浮筒液位开关

三、厂家型号:

四、故障现象:

21变换工段联锁跳车,经查SOE记录的跳车原因为21XV-002电磁阀失电导致变换跳车,报警动作是E-2103液位低,液位开关一分钟内先后触发低低联锁,同时21XV-002阀门关阀,触发变换紧急停车联锁。


五、故障原因分析及判断思路:

在变换跳车后,仪表人员第一时间到现场进行排查处理,查看跳车记录发现时E-2103两个低液位开关(21LS007/008)先后动作,使E-2103三选二液位联锁触发,导致21XV-002关闭,再查看跳车前21LT-006液位趋势图,液位确实降到联锁值以下。分析原因可能是液位开关误动作(三个同时出现误动作可能性很小),另一种可能是E-2103内液位为虚假液位。


六、故障有效处理方法:

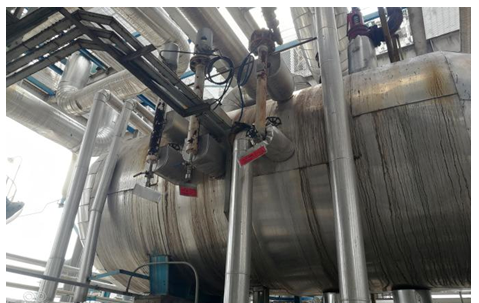

1.将浮筒液位计与液位开关切出系统,现场进行水校法,查明液位计测量准确,液位开关动作正常并且液位开关动作时的液位值与联锁设定值一致,且都在灌液状态下保持了10分钟,液位显示无下降,开关无误动作。证明液位开关工作正常且浮筒无裂痕,排除了仪表原因;

图片关键词

2.查跳车前21LV-006与21LT-006趋势图,发现阀门开度在20%左右21LT-002液位为100%,然后液位迅速下降,怀疑21LT-002所测液位为虚假液位[由于蒸汽流量波动大,废锅内压力降低(升高),致使废锅内液体沸腾气泡增加,汽水混合物体积膨胀,促使液位很快上升(废锅内气泡减少,汽水混合物体积减少,使液位很快下降),形成虚假液位]。


七、故障防范措施:

浮筒液位计与浮筒液位开关在每个运行周期内都要进行认真校验与标定,做好记录,留好校验表;日常巡检时多与主控人员沟通,通过工艺人员了解现场情况及操作时仪表出现的各种问题,碰到仪表出现异常问题及时汇报车间领导。
