色谱分析仪显示满量程故障维修

2022-03-29 08:49:24 半岛(中国)

色谱分析仪显示满量程故障维修

一、故障类型:中控显示值不变化

二、仪表类型:色谱分析仪

三、厂家型号:

四、使用工况:

色谱分析仪用于测量 CO 压缩机出口气体当中一氧化碳含量, 正常运行时,介质为高纯度 CO,压力为 1MPa 左右.温度为 110℃。


五、故障现象描述:

中控显示值不变化,20 分钟后显示超量程(每个测量周期为 5 分钟)。


六、作业前安全辨识及措施:

1、佩戴便携式报警仪,确保分析小屋报警仪不报警,便携式报警仪不报警。


2、进入分析小屋前开启排风机,打开分析小屋门,通风 10 分钟后,方可进入分析小屋。


3、使用安全防爆工具。


七、故障原因分析及判断思路:

1、初步判断为色谱载气(氢气)压力过低导致仪表熄火运停后显示超量程。


2、氢气管线堵死导致熄火仪表停运后显示超量程。


3、分析仪表故障导致仪表输出电流 22mA。


八、故障有效处理方法:

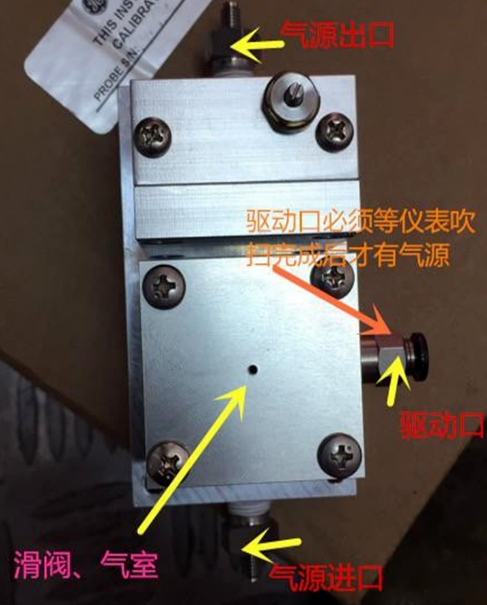

现场检查分析仪表载气压力正常(气瓶),分析仪表表盘上压力显示只有0.05MPa(正常必须超过 0.1MPa)不正常,初步怀疑氢气进气管线堵或限流孔堵,检查进气管线发现没有堵,拆下出口接头,出气口没气,证明限流孔堵死,拆下限流装置进行清洗,发现限流孔上的滑阀上有异物卡死(密封圈上胶皮)导致滑阀不动作,从而致使无输出,清除异物,安装恢复投用后正常。

图片关键词

九、故障防范措施及改进:

1、定期对分析仪表预处理系统的精细过滤器进行吹扫清洗。


2、定期更换橡胶的密封圈防止密封圈损坏老化。


十、故障处理经验:

在排除其他故障确定是限流装置堵的问题后,认为清洗限流孔后就会正常,忽视了限流装置上的磨合滑阀卡死,清洗恢复安装后故障没得到处理,才发现可能是滑阀卡死,主观上忽视了滑阀卡死这部分,又重新拆下来重新进行处理,间接的导致处理时间加长。
