阀门关不到位的维修处理

2022-03-29 13:00:10 半岛(中国)

切断阀关不到位的维修处理

一、使用工况


17XV-2015气化炉激冷室到高闪塔黑水切断阀,水煤浆气化反应生成的粗合成气经激冷室冷却后,粗合成气去洗涤塔,同时有一部分黑水进入渣水系统的高闪塔进行处理,17XV-2015是一道紧急切断阀,用于出现故障时紧急切断黑水,防止气化炉因气化炉液位过低而导致气化炉跳车,同时,在对高闪塔相关设备检修时,通过动作17XV-2015阀门,可以有效切断黑水介质,安全交出检修。


介质:黑水


压力:4.5Mpa


温度: 218.5℃


二、故障现象


17XV-2015主控室给出关信号后阀门关不到位,余留8%左右个阀门,阀门卡死,现场让工艺给开信号,阀门不动作。


三、处理前安全措施


1、与工艺取得联系,确认故障现象。


2、办理相关的检修工作票,根据现场实际情况填写清楚工作票中的风险辨识并做好相关的安全防范措施和准备好相关的安全防护设备。


3、17XV-2015阀门在渣水四楼半平台上,因为平台是网格状的,所以检修时应该在平台上垫上铝皮或者布匹等不穿孔的东西,防止在检修时有工具或者坚硬物体掉落对下面工作人员及设备造成不必要的伤害。


4、检修前应戴好手套以及相关的防护服等劳保用品,防止检修时被保温铝皮、保温纤维棉以及高温管道弄伤。


5、因为该阀门流过的介质为合成气,检修时应全程佩戴便携式报警仪,随时注意周围的气体成分及氧含量。找到上风方向,注意做好相应的防范措施。


6、开关试阀门前,应想好应急措施,在阀门开关过程中会出现的状况做好预想,做好各种安全措施准备。


7、检修时应有工艺人员同往,确保在不影响生产的前提下在发送指令动作阀门。


8、检修时必须要不少于两人同时前往,一人检修一人监护。


四、故障原因分析及判断


1、气源压力过低或者过滤减压阀故障。


2、电磁阀故障不动作或是电磁阀线圈未得电。


3、气控阀故障不能切换气路。


4、气缸串气。


5、阀门阀芯卡死。


五、故障有效处理方法


  1、现场检查阀门气源压力0.45MPa,气源压力正常。


2、通知工艺人员给定动作指令,用万用表检查电压、电磁阀线圈均正常。


3、给定动作指令后气控阀气路切换正常,排除电磁阀与气控阀故障的原因。


4、在与主控室取得联系,来回动作阀门时发现阀芯轻微抖动,判断阀门阀芯可能有结垢,导致阀门关不到位,导致阀门卡死,不能正常动作。


5、切断阀门气源和电源,由于阀门故障位置为FC,阀门理应处于关到位状态,此时未能完全关闭,用气源手动对阀门气缸施加恰当的作用力,在气缸内弹簧与气源的作用下阀门关到位,恢复阀门气源以及电源再让工艺人员给开阀指令,阀门顺利打开,来回动作几次后确定阀门动作正常后移交工艺人员。

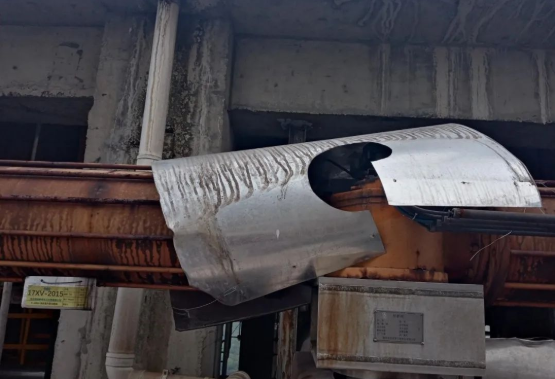

图片关键词

六、故障防范措施及改进


巡检时注意阀门及阀门附件的防雨防水,防止附件等腐蚀,当阀门出现故障时,可以有效地排除阀门附件等的故障,提高检查效率。停车检修时对阀门进行动作检查,检查阀门动作是否正常;或在条件允许的情况下,可以让工艺人员按时动作阀门,避免阀门阀芯长时间不动作而结垢,影响阀门的正常工作。


七、故障处理经验


处理故障时应清楚阀门流过的介质,阀门温度,阀门压力,做好相应的防护措施。根据阀门所在位置及流过的介质分析可能会出现的故障,精准判断故障。
