压缩机允许启动信号辅操台灯屏不亮的故障维修

2022-03-30 08:54:38 半岛(中国)

压缩机允许启动信号辅操台灯屏不亮的故障维修


1.故障类型:52A系列循环气压缩机允许启动信号辅操台灯屏不亮


2.故障现象:

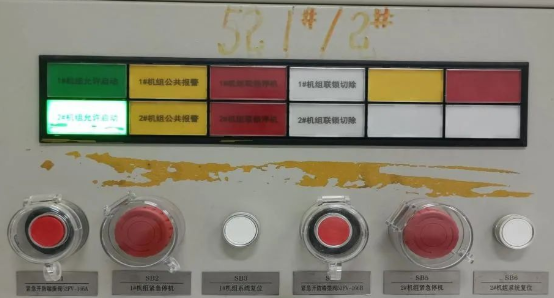

乙二醇工艺人员通知52A/B系列循环气压缩机正常运行时,允许启动辅操台灯屏显示应常亮绿灯,52B机组允许启动辅操台灯屏显示正常,52A机组允许启动辅操套灯屏不亮。


3.故障原因分析及思路判断:

在接到工艺人员通知后,仪表DCS人员第一时间赶到150B查看52机组辅操台灯屏显示情况与工艺人员描述一致;

图片关键词

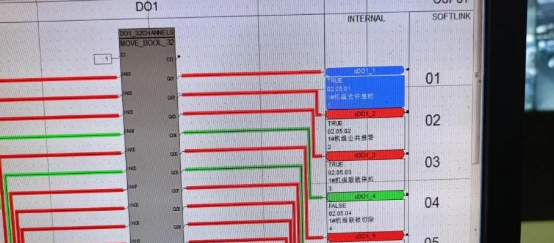

①打开52机组组态软件1131查看到52A机组允许启动逻辑及信号输出正常(为1);

图片关键词

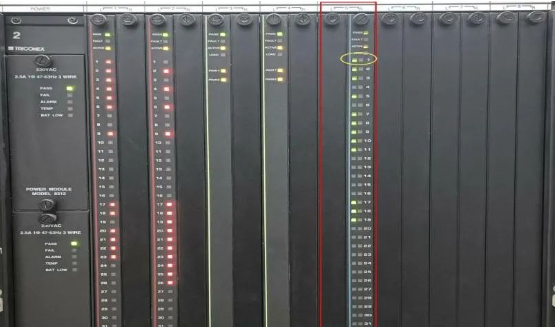

②在1131组态软件内查看并记录允许启动信号所在控制卡件及点位信息(02.05.01),打开52A机组控制柜,检查2号机笼第5块DO卡件01通道,通道灯亮、卡件及通道运行正常;

图片关键词

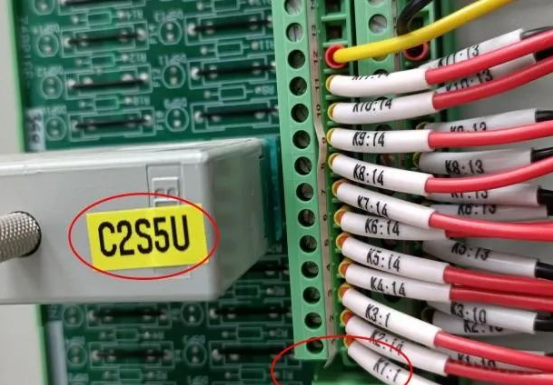

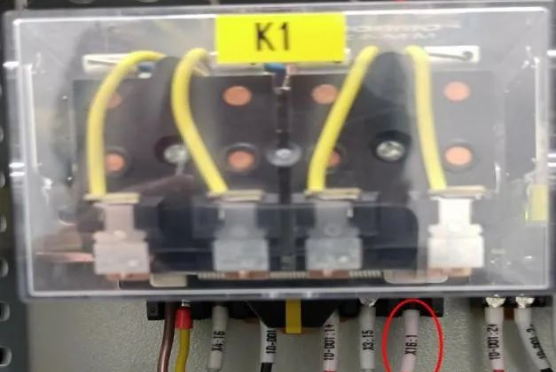

③检查该允许启动信号对应的继电器板中保险完好、无故障报警,检查对应继电器K1,有三组接线(去电气、去辅操台、去现场);

图片关键词

图片关键词

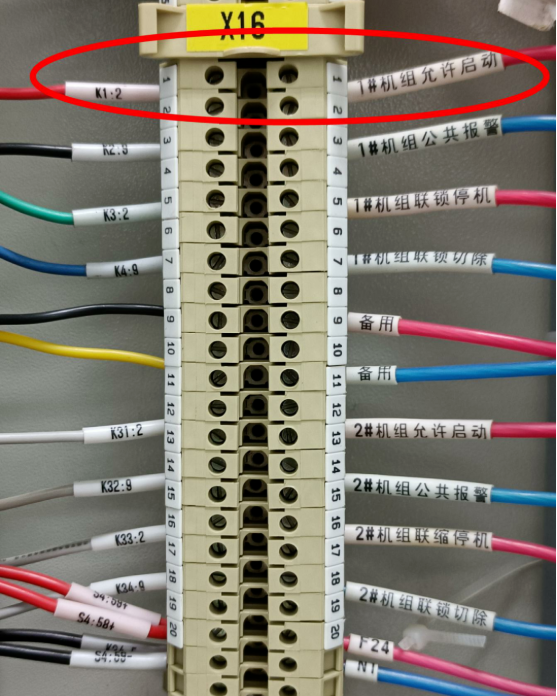

其中去辅操台灯屏显示接线线号为X16:1单根接线,用万用表直流24V电压档检测该接线端子对地电压显示为0;

图片关键词

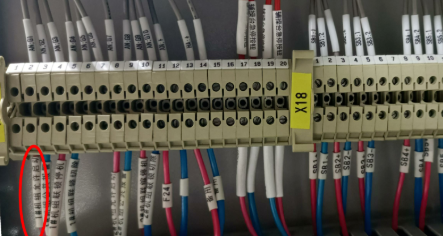

④检查辅操台接线端子排中52A机组允许启动对应接线端子(该接线为共正),万用表直流24V电压档对地检测电压为24V,供电正常,负端电压检测为0;

图片关键词

结合之前控制柜内电压测量的结果,判断52A机组允许启动信号辅操台灯屏不亮故障原因为辅操台内置灯损坏(或接线松动),造成在允许启动信号正常的情况下灯屏显示异常(不亮)。


4.故障处理及防范措施:


灯屏显示不亮需更换辅操台内置灯(或紧固接线)即可恢复正常,但是需要切除辅操台内紧急停车按钮、防喘振阀门快开按钮等相关联锁后,打开辅操台箱盖进行检维修,由于该辅操台为52A/B两台机组共用,且目前机组正常运行,如果开箱检维修,必然牵扯到紧急停车、防喘振阀门快开的接线及按钮,一旦出现误触或接线松动等问题,在恢复联锁时进而引发误动作,将会造成机组跳车,影响工艺正常生产,所以联系工艺人员说明情况后,商议待停车后处理。


类似故障可以在停车检修时重点检测辅操台内部回路完好性、线电阻、接线端子牢固无松动等,并做好相关实验及记录,发现故障及时处理,以便于在开车和生产运行期间不会发生上述问题,在购买内置灯、辅操台按钮等备品备件时,严格把控产品品牌及质量,做好安装前测试。
