WHY-Q系列气动调节阀卡死的故障处理

2022-03-31 15:00:15 半岛(中国)

WHY-Q系列气动调节阀卡死的故障处理


一、故障类型:18PV-0004无法动作


二、阀门类型:气动调节阀


三、厂家型号

产品编号

20130502102

产品型号

WHY-Q系列

执行标准

GB/T4213-2008

公称通径

DN50mm

公称压力

PN2.0MP

执行机构

HA2R

气源压力

280

弹簧压力范围

80-240

作用形式

气开

额定行程

25mm

额定流量系数

CV=44

工作温度

-17-230℃

阀体材料

SSCPH2

阀内组件材料

316+ST6

流量特性

%

设计位号

18PV-0004

制造日期

2013.05

四、使用工况


真空闪蒸罐压力调节阀


介质:真空闪蒸不凝气


压力:0


温度: 25℃


五、故障现象


工艺人员在动作该阀门时,发现阀门不动作


六、处理前安全措施


与工艺取得联系,确保故障原因。


办理相关的检修工作票,根据现场实际情况填写清楚工作票中的风险辨识并做好相关的安全防范措施和准备好相关的安全防护设备。


工艺人员办理交出手续,确保该设备安全交出后方可检修


检修前应戴好手套以及相关的防护服等劳保用品。


检修前应先让工艺人员将管线下方导淋打开,排空管道内介质


为真空闪蒸气调节阀,内部介质为闪蒸不凝气体,在检修时应全程佩戴便携式报警仪,在检修前应保证18PV-0004完全交出并且排放合格


检修时必须要不少于两人同时前往,一人检修一人监护。


拆卸时合理摆放工具和阀门及其阀门附件,避免损坏阀门元件。


七、故障原因分析及判断


该阀门为气动调节阀,故障现象为阀门不动作,因此我们可以从以下几个方面判断具体故障原因:


1.阀门气源压力太小或气源接头有漏气现象。


2.阀门连杆松动。


3.定位器故障。


4.阀芯卡死或脱落。


八、故障有效处理方法


1.检查阀门气源,无漏气现象,气源压力正常。


2.阀门连杆连接正常,无松动现象


3.定位器电压稳定,为正常工作状体

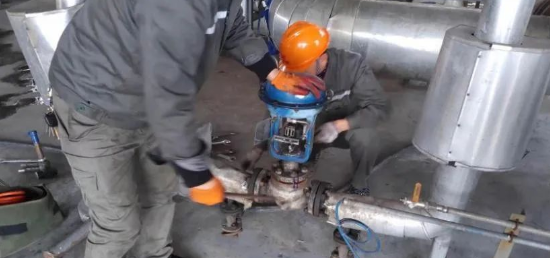

经现场检查判定,该阀门故障现象为阀芯卡死,需要对其拆卸维修。

图片关键词

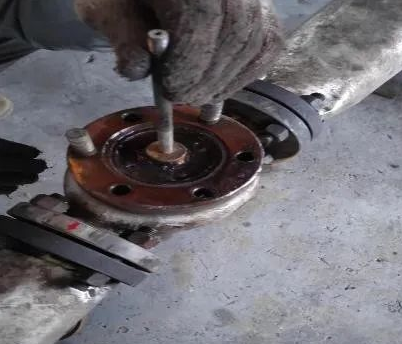

阀体拆卸后阀芯仍然无法取出 ,将其运送至机动部门高温加热后取出阀芯,取出阀芯后,清理阀体内壁残留介质,用纱布适量打磨阀芯表面,去除污垢。最后回装阀门,调试正常并投入使用

图片关键词

图片关键词

图片关键词

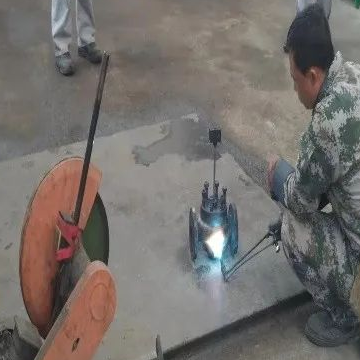

注:动火区域为指定区域,现场动火需办理动火作业票,具备动火条件。


九、故障防范措施及改进


由于该阀门长期处于打开状态,不经常动作,时间长后阀芯内部容易结垢,导阀芯卡死。


改进方案:在后面的使用过程中,在不影响正常生产的情况下对其定期的开关动作,保证其动作顺畅。此外,加强对该类阀门的巡查力度,在发现有卡顿现象出现时及时处理,避免出现这种阀芯无法取出的情况发生。
