双法兰液位计显示不准的故障处理

2022-04-01 08:57:48 半岛(中国)

双法兰液位计显示不准的故障处理


一、故障类别:双法兰液位计指示不准,怀疑为假液位


二、仪表类型:双法兰液位计


三、厂家型号:无毛细管;L侧带3米毛细管,RJ密封面,操作温度150℃


四、使用工况介绍:51蒸发塔液位,此液位用于测量51合成工段DMO蒸发塔上,温度100-150度左右,压力在3.32MPa,蒸发塔液位高高连锁,二选二,如果触发连锁会造成蒸发塔进料流量调节阀51FV005关闭 ,停DMO进料泵


五、故障现象描述


工艺怀疑此液位为假液位,仪表指示不准。


六、工作原理 单、双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器,它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的,当膜片受压后产生微小变形,变形位移或频率通过毛细管的液体传递给变送器,由变送器处理后转换成输出信号。


七、处理前安全措施


1.在工艺通知要对液位进行检查时就要知道工艺必须开联锁切除票如查要拆法兰还得开工艺交出票。


2.开好检修作业票,并做好作业前的风险安全评估,把有可能出现的问题都得考虑进去,因为罐子里有DMO很有可能伴热出现问题而导致法兰处DMO结晶而导致测量不准,所以要开工艺切除票将上下双法兰拆下来检查。


3.带好必需的万用表,475手操器及扳手等常用工具


4.作业时要做到仪表检修“七个对待”,“十个不修”


5.现场作业注意观察风向,牢记逃生通道,要有专业的工艺监护人员在场监护。DMO有微毒,作业要带手套,检修完成后要洗手。


6.拆检过程中,注意小零件(螺栓等)掉落。


7.确保不少于两人,并且有工艺人员监护。



八、故障原因分析及判断思路(从故障现象出发,阐述分析及判断思路)


1.根据工艺所说首先检查容易处理的,伴热是否正常,挂475手操器查看内部参数是否正常。


2.二次表完好,怀疑正压侧结晶堵造成的指示不准,或膜盒损坏,需要关闭截止阀将液位计交出后拆下处理


九、故障有效处理办法:


1.伴热是否正常


2.用475手操器查看变送器内部参数是否正常。


3.告知工艺监护人员,将液位计交出。

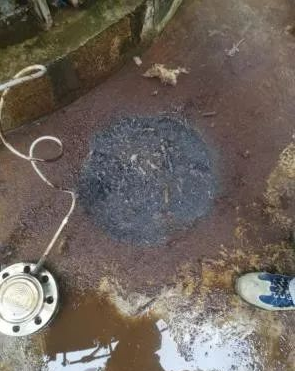

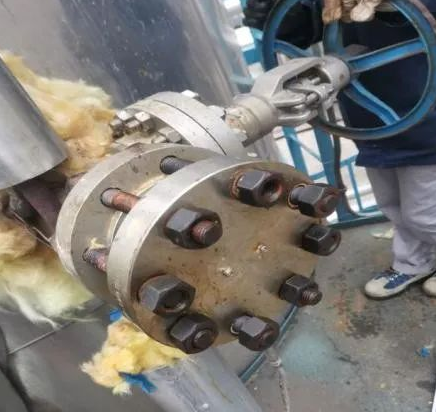

4.将上下根部法兰截止阀关闭后,用扳手稍微松动法兰,注意要站侧方位,防止憋压造成介质喷溅,待泄压完成后继续用扳手拆卸,注意保护膜盒,避免膜盒受到挤压或划伤。膜盒膜室朝上放置干净地方。

图片关键词

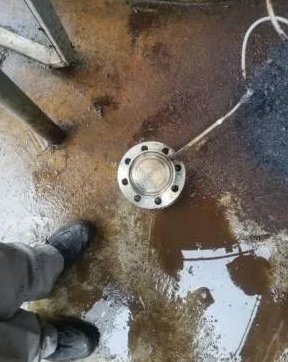

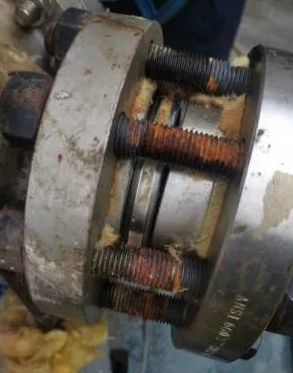

5.未发现截止阀至法兰处结晶,并且有大量介质流出,检查仪表零点正常,此液位指示正常。

图片关键词

图片关键词

图片关键词

6.将保温恢复,让工艺将根部阀打开,观察液位指示是否正常。收拾工具打扫现场卫生,因为DMO微毒所以一定要洗手,处理完成后终结工作票。检修结束  。


十、故障防范措施及改进:


定期对伴热检查,保证伴热正常运行。按时巡检注意观察仪表参数变化情况。


十一、总结


处理联锁设备,要先将连锁解除,防止联锁触发情况,拆检仪表要先办理交出手续,检修时注意周边环境,风向,高温高压设备,先进行泄压降温处理,检修时注意站在侧方位,避免受到伤害。紧固螺栓时,要对角紧固,避免螺栓松动。天气寒冷,注意观察保温伴热是否正常。
