热电偶断路故障及改进的维修知识

2022-04-02 11:00:33 半岛(中国)

热电偶断路故障及改进的维修知识


一、故障类型:热电偶断路


二、仪表类型:一体式铠装热电偶


三、厂家型号:


四、使用工况:


该温度为焚烧炉F-2301炉膛温度,挂有高低报警联锁,当温度高于1200℃或者低于975℃时,23硫回收单元停车。


五、故障现象:


接工艺人员通知,23TE-0224波动了几下,然后指示断线,仪表维修人员到现场检查发现,热电偶两极处于断线,故判断热电偶损坏。


六、作业前安全辨识及措施


1.办理检修作业票


2.因该温度套管卡住,拔不出来,所以要办理设备交出手续,密闭空间作业手续


3.必须分析置换合格以及相应安全措施到位后再作业


4.穿防酸服,佩戴空呼


5.佩戴便携式报警仪,确保便携式报警仪不报警


6.使用防爆工具,如铜锤敲打


7.需要有专人监护


8.联系DCS做断电工作,防止短路


9.做气封管时,注意割刀不要下太多,防止刀片损坏;弯管时注意安全,规范作业。


七、故障分析及判断


热电偶是依据两种不同材料在两段不同温度下产生的热电势的大小来工作的,工艺人员反应没有温度指示,主要应检查回路以及热电偶元件。


1.检查接线是否牢靠,有无松动。


2.检查补偿导线是否损坏


3.万用表检查热电偶是否断路


4.安全栅,卡件故障


八、故障有限处理


1.检修人员到现场后先检查接线柱是否松动,腐蚀;


2.然后现场查看补偿导线是否完好,有无破损,断裂;


3.万用表检测电阻档检测热电偶是否完好,发现热电偶元件已损坏。

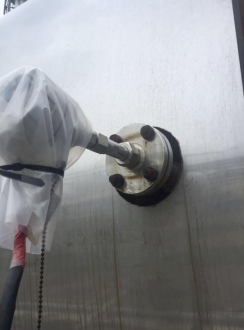

4.更换并改进测温原件。

图片关键词

九、升级改造


仪表公司空分/净化班组根据现场实际运行情况,结合温度仪表测量分析原理,对现场仪表热电偶测量元件进行了升级\改造\优化。具体实施情况如下。


1.升级\改造\优化前使用情况


先从原套管耐高温特性差,耐腐蚀特性差的问题实际出发,结合刚玉套管的特性,耐高温,耐腐蚀性好,还耐冲刷等特性,把原来使用的套管改成刚玉套管,但是刚玉套管密封性差的问题,考虑压力低,可设计加工一套气体密封装置来解决刚玉套管密封性差的问题。

图片关键词

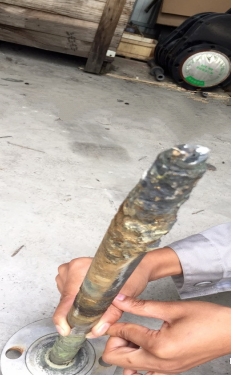

改造前

图片关键词

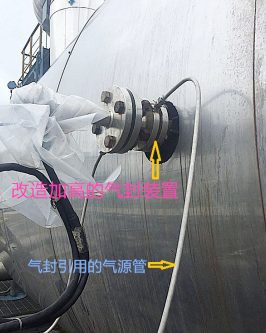

改造后


十,经验及防范


1.加强仪表知识培训,清楚热电偶工作原理以及故障判断


2.加上特殊作业培训,熟悉办票流程,熟练安全作业


3.活学活用,保证安全生产下,节约生产成本。
