液偶电动执行器给信号执行器不动作的故障维修知识

2022-04-02 13:00:08 半岛(中国)

液偶电动执行器给信号执行器不动作的故障维修知识

一、故障类型:中控室显示执行器全关,给信号执行器不动作。


二、仪表类型:液偶角行程电动执行器。


三、厂家型号:配执行机构


四、使用工况介绍


每台锅炉配有两台引风机,每一台引风机配一台液偶执行器,工作油压为0.16Mpa温度50℃、它是利用液体作为工作介质来传递功率的。它的构造是由带有径向叶片的泵轮和涡轮两个部分组成。电动机驱动泵轮旋转 、泵轮带动液压油进行旋转,涡轮即受到力矩的作用,液压油量大小与输出力矩大小成正比,以此来调节转速。


五、故障现象

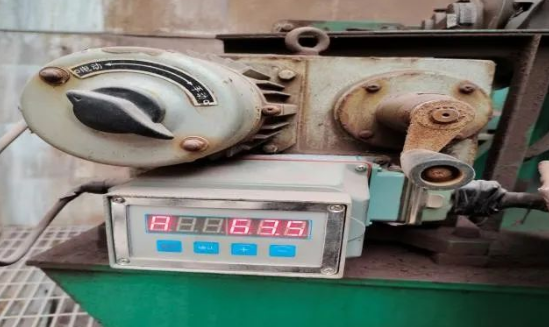

锅炉操作人员通知C炉一号引风机液偶执行器DCS画面上显示全关,给信号执行器不动作。后因炉膛烟气压力增高,工艺人员紧急停炉压火。接到通知后我当班人员第一时间赶到现场,发现控制器显示E1,液偶执行器已经全关,引风机电机在正常运行,风机轴承在反转。

图片关键词

六、作业前的安全风险辨识


1.穿戴好劳动防护用品,带上所需工器具到主控室了解详细情况。


2.办理好检修工作票,工艺人员落实好安全措施。


3.做好风险辨识,现场有噪音、外露转动部位、触电。


4.检修牢记七对待、十不修、工艺将阀门切出。


5.检修俩人同行,并且有工艺人员监护。


七、故障的原因判断思路


1.现场检查供电电源电压是否正常,220Vac是否在正常范围内。


2.远程就地切换开关是否打到了就地。


3.用万用表检测控制信号4~20ma有无输入。


4.控制回路连接线有无脱落,中间接头有无断开、航插接头是否松动。


5.执行器缩管是否卡死,电机带不动,过载保护。


6.电机长时间运行,热保护动作。


7.行程、力矩开关动作。


8.控制调节器坏。


9.电机损坏。


八、故障原因及有效处理方法


1.通过以上逐条排查,发现为控制调节器坏,需要更换


2.联系工艺人员通知电气断电,并在开关上挂“有人操作,禁止合闸”警示牌。必要时可以上锁和专人监护。


3.现场拆线前应验电,做到无电当有电对待的原则。


4.拆线要做好记录,并拍照片。


5.更换调节器后恢复接线,确认完好后通知送电。


6.更换新调节器需要重新调试执行器,方法如下;

图片关键词

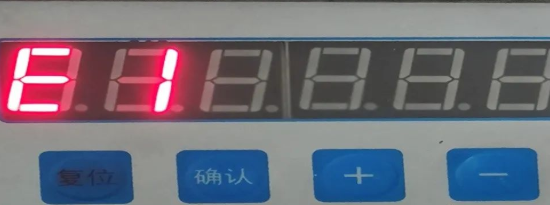

先接通电源,(19N)(20L)接220Vac,(11+)(12-)接反馈。断开(3+)(4-)4~20ma输入信号、显示E1、按住确认键约8秒,显示LXXX进入标定下线位置,按“-”键使执行机构关到全关位置,按“确认”键显示Hxxx进入上线标定位置,按“+”键使执行机构开到全开位置,按“确认”键行程标定完毕。显示CL100进入实际零位,按“-”键使执行机构关到所需位置。按“确认”键显示OPxxx进入满位设定,按“+”键让执行机构全开,按“确认”键显示E1,接通输入信号显示Axxx行程设定完毕,执行机构接受远方控制。将全关、全开位置设定完成后,在一般情况下4~20mA阀位反馈信号亦自动设定完成。


死区、输入信号类型、制动时间、断信号保护状态的设施方法;同时按“+”键和“-”键约5秒显示E150按“+”键和“-”键选定死区范围1.00~2.00、选定后按“确认”键显示A4~20ma进入输入信号类型按“+”键和“-”键选定U1~5/U4~20选定后按“确认”键显示STEP-2进入制动时间设定,一般设定为2、按“确认”键显示HOLD进入断信号状态设定,按“+”键和“-”键选择断信号时执行机构输出轴的位置,HOLD表示保持原位、CLOS表示全关、OPEN表示全开选定后按“确认”键显示Axxx进入自动控制状态。将转换开关打到远程,检查线性度4~20ma是否对应阀门的开度0%~25%~50%~75%~100%。


手自动切换、将电机上手/自动切换开关切换至手动位,同时按住“确认”键和“-”键约3秒钟显示改变为Hxxx进入就地手动状态。按“+”键和“-”键可操作执行机构。同时按住“确认键”和“+”键显示改变为Axxx进入自动状态。


调校完成后做到工完料净场地清,经工艺人员确认正常签字,办理终结手续。


九、故障防范措施及日常维护


1.每次停炉均应动作检查,逐一紧固接线端子,发现问题提前处理。


2.加强现场巡检,外观检查应清洁,无粉尘堆积、不缺少配件,无故障代码出现。


3.密封检查,密封垫子要完整,压合要严密,结合面螺丝牢固不缺少,穿线孔密封良好。无渗漏现象。


4.电源检查,电压正常无缺相,电缆外观无破损现象。
