智能型浮筒液位变送器波动故障排除方法

2022-04-02 16:32:39 半岛(中国)

智能型浮筒液位变送器波动故障排除方法


一、故障类别:硬件故障


二、仪表类型 智能型浮筒液位变送器


三、厂家型号:JKN-200系列智能型浮筒液位变送器


四、使用工况介绍 :多次出现液位显示突然波动,校零后显示恢复正常。


五、故障现象描述

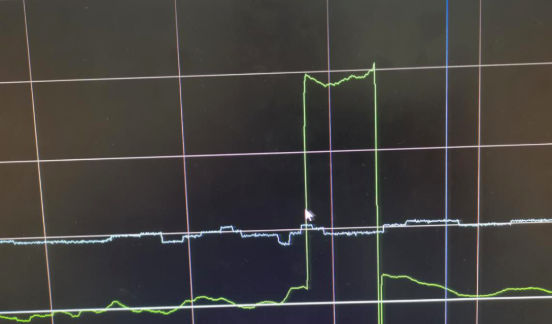

工艺中控监盘过程中发现分馏区V407罐远传液位计LT4702液位显示发生突然跳动(之前也发生过多次液位波动,对空校零后液位显示恢复正常),接到工艺通知后到现场进行仪表拆检。如下图:

图片关键词

六、处理前安全措施


1. 和厂家技术人员沟通,检修时需要的注意事项,判断出现该故障可能的原因。


2. 作业前做好风险分析,办理检修工作票、登高票。


3. 拆盖前断开该设备电源。


4. 拆线前拍照做好标记,避免接线时接错。


七、故障原因分析及判断思路


1.浮筒中液体介质中含有杂质


思路:若介质中含有杂质会使浮筒产生附加的扭力矩,造成液位显示异常。


2.浮筒本体出现损伤


思路:浮筒本体出现损伤会使液位显示异常。如下图:


3.变送器传感器出现故障


思路:传感器出现故障也会使数据显示出现异常。液位计表头及传感器如下图:

图片关键词

八、故障有效处理办法:


1.联系工艺关闭LT4702液位计的正负压测阀门,打开导淋排出浮筒内的介质,观察介质是否含有异物或介质是否浑浊。


2.对浮筒进行拆检,检查浮筒上有无附着异物或浮筒本体是否出现损伤。


3.检查液位计接线是否存在虚接等异常情况。


4.按以上步骤逐步进行检查后未发现异常情况,判断为浮筒液位计传感器出现故障,更换传感器并设定相关参数,将液位计投入使用后液位显示恢复正常,在后期观察中LT4702液位显示正常,到目前没有再出现异常波动。


九、故障防范措施及改进:


1.加强对该类设备的监盘与巡检,发现故障时及时处理。


2.做好该类设备的备品备件,针对此类型设备应最少库存一台备件。


3.该设备应与厂家沟通使用生命周期,对快到期的设备应备足备件或更新型号。


十、故障处理经验谈:(故障处理走的弯路)


处理该类故障时,再无法确定故障部位时,应逐步对设备的各个部件进行排除检查,在各个硬件未检查出故障的时候,可对表头及变送器进行更换,进行这样能够最快的找出是哪个设备出现的故障。
