仪控阀开关故障处理维护案例

2022-04-06 10:07:35 半岛(中国)

仪控阀开关故障处理维护案例


一、故障类别:阀门开关故障


二、仪表类 :空分外供管廊KV-1635B开关故障


三、厂家型号:KWZK


四、使用工况介绍 :管道内介质为仪表空气


五、故障现象描述


空分工艺反应空分外供管廊KV-1635B无法动作,阀门无法打开。


六、处理前安全措施


1.和工艺人员沟通,了解该阀门是否挂联锁,管道内介质、压力、温度,检修前做好相应防护及联锁的解除。


2.因该阀门处于管廊壁纸板二层,检修时应注意工器具坠落安全防护。


3.拆线前拍照做好标记,避免接线时接错。


七、故障原因分析及判断思路


1.阀门外部故障  思路:若气源压力过小或无气源压力、手轮限位、定位器接线是否完好、中控后台接线是否完好都可能导致阀门不动作。


2.阀门内部故障  思路:气缸有异物卡涩,气缸密封圈破损都可能导致阀门不动作。


3.定位器、气路故障    思路:定位器内部损坏导致无气源输出,阀门气路堵塞、漏气都可能导致阀门不动作。


八、故障有效处理办法:

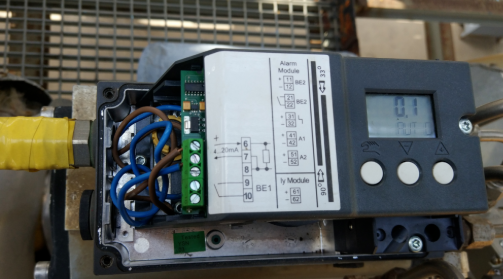

先检查气源压力大小或有无,查看手轮是否限位,开盖检查定位器接线是否完好,中控后台卡件接线是否完好。


在前后手阀隔离或工艺允许的情况下调校定位器,观察定位器所报故障,进一步确认故障区域。

图片关键词

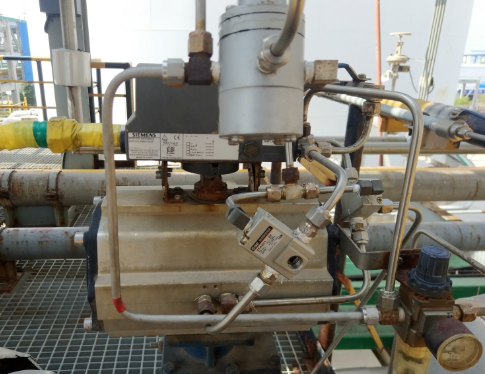

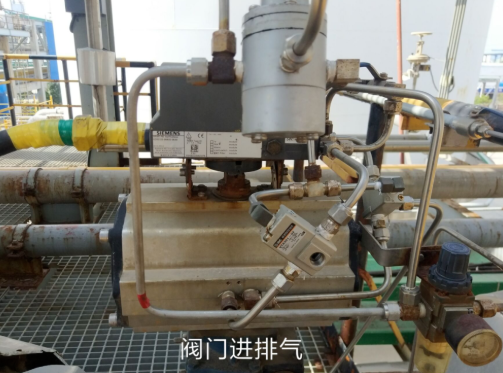

1.若工艺阀门急需打开,可接一气源软管直接通入气缸进气口,同时也可判断气缸是否卡死、是否密封圈漏气。

图片关键词

2.逐一排查气源管路、各元器件,确保管路畅通。

图片关键词

1.联系厂家,了解其阀门工作的区域,确认阀门选型。


九、故障防范措施及改进:


1.加强巡检,对易损元器件做好统计,整理备品备件。


2.熟悉阀门构造,加强专业学习,能根据现场情况尽快判断故障区域,及时消除故障隐患。


3.停车期间做好维护保养,开车期间及时消漏补缺确保设备无隐患。


十、故障处理经验谈:(故障处理走的弯路)

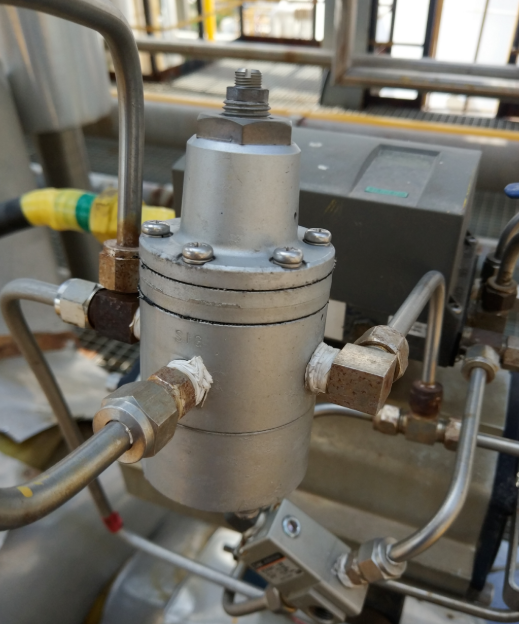

此次检修,对待故障多存在经验主义,对一些不常损坏元器件关注不够,在确定阀门气缸、定位器都没有异常后,才通过排查气动管路发现气控阀损坏。此次检修暴露出对阀门构造及各个元器件熟悉程度还不够,在以后的检修中,尽量多总结经验,多相互交流,保证尽快找出故障问题所在,消除隐患。

图片关键词
