YRR-DY系列钳形表使用知识简绍

2022-04-16 11:01:59 kwzk半岛(中国)自控

YRR-DY系列钳形表使用知识简绍


钳形表又称钳形电流表,是一种测量电气线路电流大小的仪表。与电流表和万用表相比,钳形表的优点是在测电流时不需要断开电路。钳形表可分为指针式钳形表和数字式钳形表两类:指针式钳形表是利用内部电流表的指针摆动来指示被测电流的大小;数字式钳形表是利用数字测量电路将被测电流处理后,再通过显示器以数字的形式将电流大小显示出来。

1 钳形表的结构与测量原理


指针式钳形表的外形与结构如图所示。指针式钳形表主要由铁心、线圈、电流表、量程旋钮和扳手等组成。

在使用钳形表时,按下扳手,铁心开口张开,从开口处将导线放入铁心中央,再松开扳手,铁心开口闭合。当有电流流过导线时,导线周围会产生磁场,磁场的磁力线沿铁心穿过线圈,线圈立即产生电流,该电流经内部一些元器件流进电流表,电流表指针摆动,指示电流的大小。流过导线的电流越大,导线产生的磁场越大,穿过线圈的磁力线越多,线圈产生的电流就越大,流进电流表的电流就越大,指针摆动幅度越大,则指示的电流值越大。

图片关键词

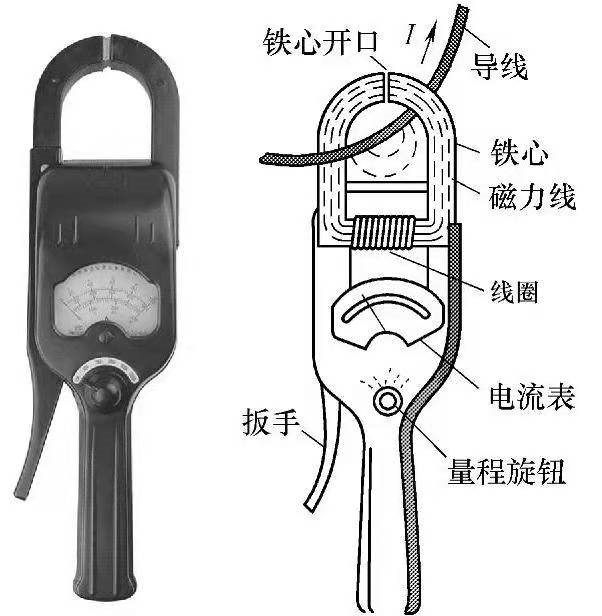

指针式钳形表的外形与结构


2 指针式钳形表的使用


1.实物外形


钳形表仅能测电流,而现在常用的钳形表大多数已将钳形表和万用表结合起来,不但可以测电流,还能测电压和电阻。

2.使用方法


(1)准备工作


在使用钳形表测量前,要做好以下准备工作:

图片关键词

指针式钳形表


1)安装电池。早期的钳形表仅能测电流不需安装电池,而现在的钳形表不但能测电流、电压,还能测电阻,因此要求表内安装电池。安装电池时,打开电池盖,将大小和电压值符合要求的电池装入钳形表的电池盒,安装时要注意电池的极性与电池盒标注相同。

2)机械调零。将钳形表平放在桌面上,观察指针是否指在电流刻度线的“0”刻度处,若没有,可用螺钉旋具调节刻度盘下方的机械调零旋钮,将指针调到“0”刻度处。

3)安装表笔。如果仅用钳形表测电流,可不安装表笔;如果要测量电压和电阻,则需要给钳形表安装表笔。安装表笔时,红表笔插入标“+”的插孔,黑表笔插入标“-”或标“COM”的插孔。

(2)用钳形表测电流


使用钳形表测电流,一般按以下操作进行:


1)估计被测电流大小的范围,选取合适的电流档位。选择的电流档应大于被测电流,若无法估计电流范围,可先选择大电流档测量,测得偏小时再选择小电流档。

2)钳入被测导线。在测量时,按下钳形表上的扳手,张开铁心,钳入一根导线,如图所示。指针摆动,指示导线流过的电流大小。

测量时要注意,不能将两根导线同时钳入,图b所示的测量方法是错误的。这是因为两根导线流过的电流大小相等,但方向相反,两根导线产生的磁场方向是相反的,相互抵消,钳形表测出的电流值将为0,如果不为0,则说明两根导线流过的电流不相等,负载存在漏电(一根导线的部分电流经绝缘性能差的物体直接到地,没有全部流到另一根线上),此时钳形表测出值为漏电电流值。

图片关键词

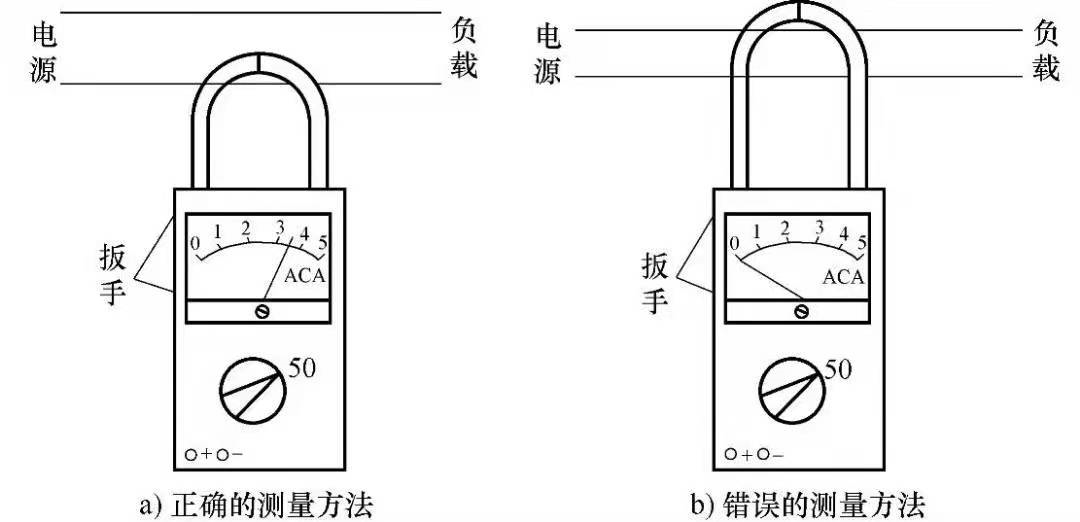

钳形表的测量方法


3)读数。

在读数时,观察并记下指针指在“ACA(交流电流)”刻度线的数值,再配合档位数进行综合读数。例如图a所示的测量中,指针指在ACA刻度线的3.5处,此时档位为电流50A档,读数时要将ACA刻度线最大值5看成50,3.5则为35,即被测导线流过的电流值为35A。

如果被测导线的电流较小,可以将导线在钳形表的铁心上绕几圈再测量。如图所示,将导线在铁心绕了2圈,这样测出的电流值是导线实际电流的2倍,图中指针指在3.5处,档位开关置于“5A”档,导线的实际电流应为3.5/2=1.75A。

现在的大多数钳形表可以在不断开电路的情况下测量电流,还能像万用表一样测电压和电阻。钳形表在测电压和电阻时,需要安装表笔,用表笔接触电路或元器件来进行测量,具体测量方法与万用表一样。

3.使用注意事项


在使用钳形表时,为了安全和测量准确,需要注意以下事项:


1)在测量时要估计被测电流大小,选择合适的档位,不要用低档位测大电流。若无法估计电流大小,可先选高档位,如果指针偏转偏小,应选合适的低档位重新测量。

图片关键词

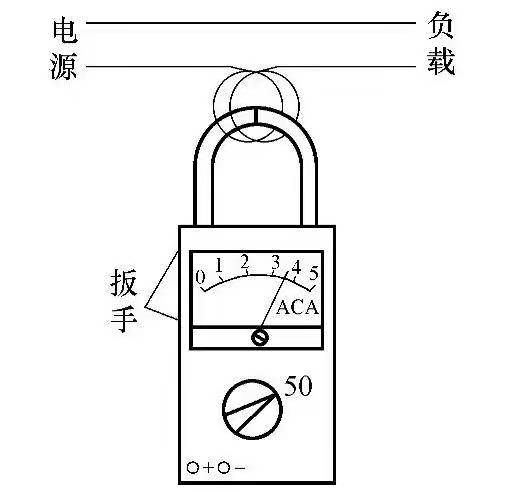

钳形表测量小电流的方法


2)在测量导线电流时,每次只能钳入一根导线,若钳入导线后发现有振动和碰撞声,应重新打开钳口,并开合几次,直至噪声消失。

3)在测大电流后再测小电流时,也需要开合钳口数次,以消除铁心上的剩磁,以免产生测量误差。

4)在测量时不要切换量程,以免切换时表内线圈瞬间开路,线圈感应出很高的电压而损坏表内的元器件。

5)在测量一根导线的电流时,应尽量让其他的导线远离钳形表,以免受这些导线产生的磁场影响,而使测量误差增大。

6)在测量裸露线时,需要用绝缘物将其他的导线隔开,以免测量时钳形表开合钳口引起短路。

3 数字式钳形表的使用


1.实物外形及面板介绍


常用的数字式钳形表,它除了有钳形表的无须断开电路就能测量交流电流的功能外,还具有部分数字万用表的功能,在使用数字万用表的功能时,需要用到测量表笔。

图片关键词

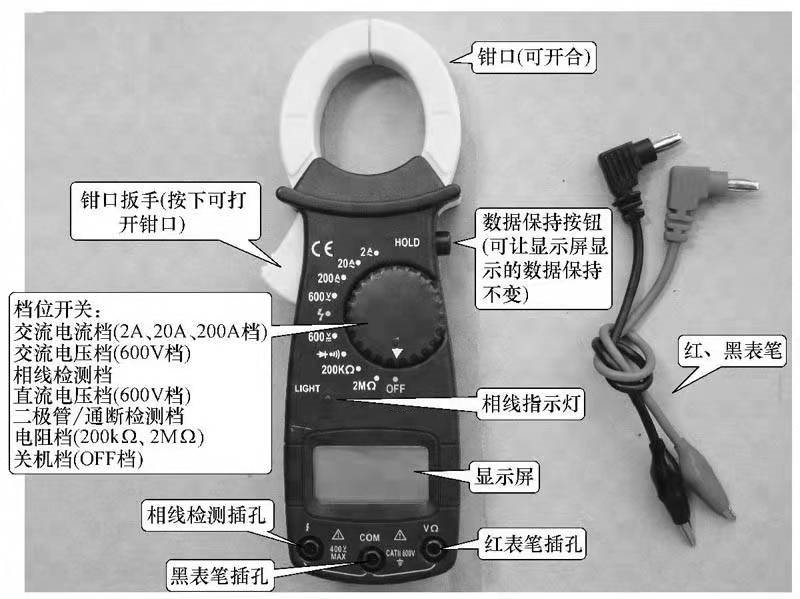

一种常用的数字式钳形表


2.使用方法


(1)测量交流电流


为了便于用钳形表测量用电设备的交流电流,可按下图所示制作一个电源插座,利用该插座测量电烙铁的工作电流。

图片关键词

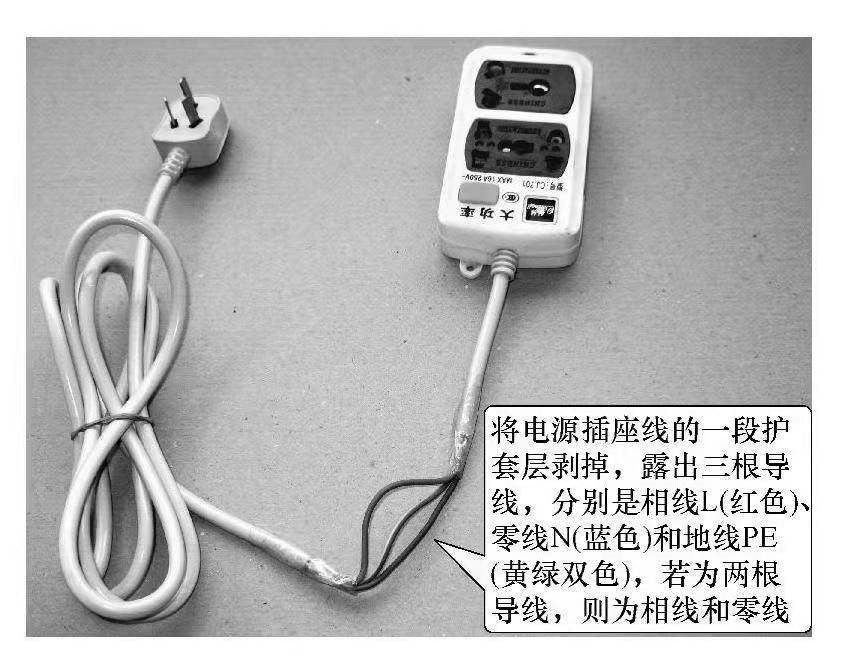

制作一个便于用钳形表测量用电设备的交流电流的电源插座

图片关键词

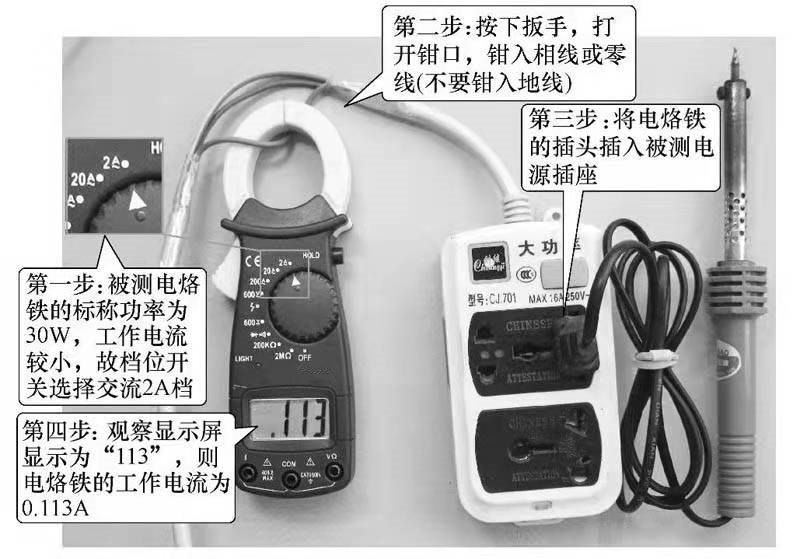

用钳形表测量电烙铁的工作电流


(2)测量交流电压


用钳形表测量交流电压需要用到测量表笔,测量操作如图所示。

图片关键词

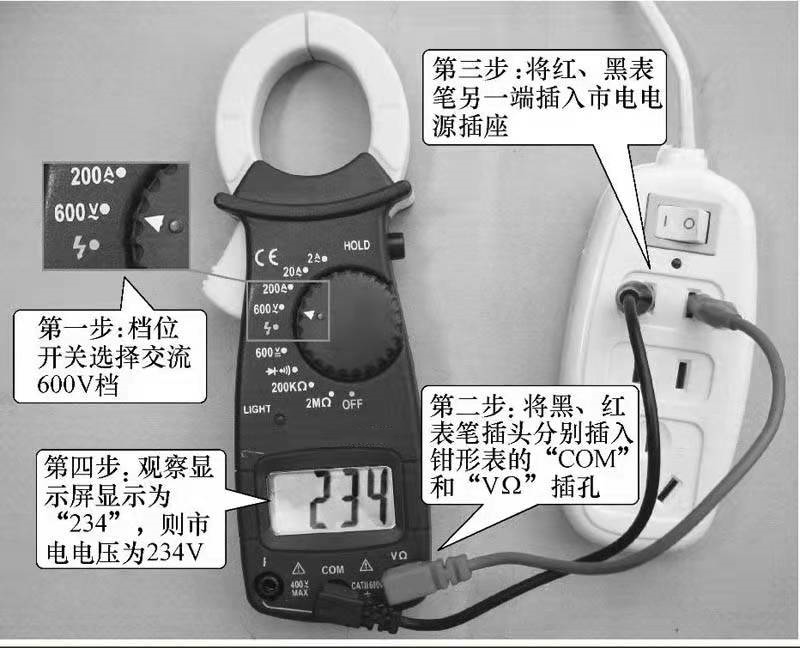

用钳形表测量交流电压


(3)判别相线(火线)


有的钳形表具有相线检测档,利用该档可以判别出相线。用钳形表的相线检测档判别相线的测量操作如图所示。

图片关键词

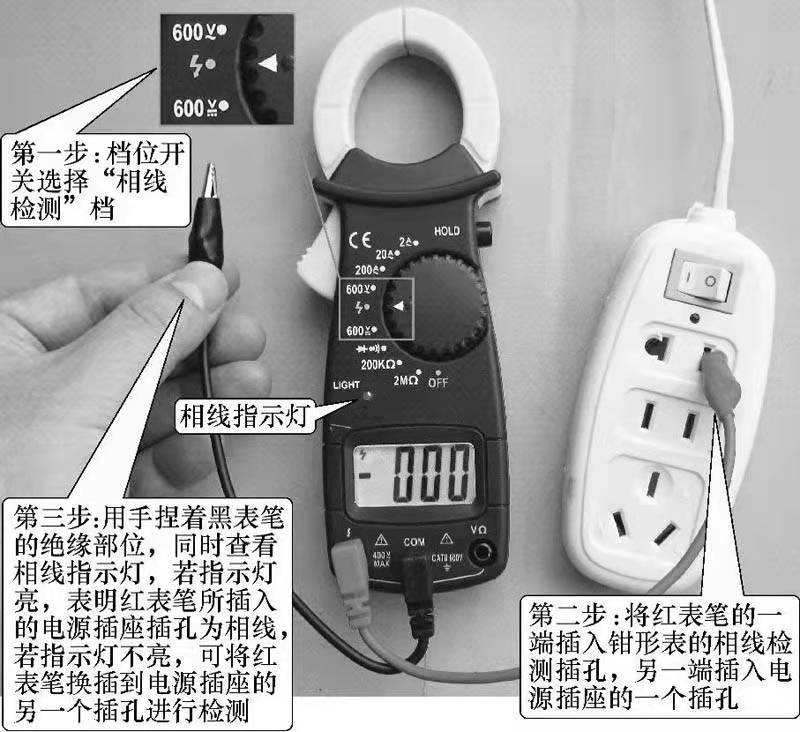

用钳形表的“相线检测”档判别相线


如果数字钳形表没有相线检测档,也可以用交流电压档来判别相线。在检测时,钳形表选择交流电压20V以上的档位,一只手捏着黑表笔的绝缘部位,另一只手将红表笔先后插入电源插座的两个插孔,同时观察显示屏显示的感应电压大小,以显示感应电压值大的一次为准,红表笔插入的为相线插孔。
