电工电路连接线的图形符号表示方法

2022-04-18 10:17:36 半岛(中国)

电工电路连接线的图形符号表示方法


  电气图上各种图形符号之间的相互连线,统称为连接线。连接线可能是表示传输能量流、信息流的导线,也可能是表示逻辑流、功能流的某种特定的图线。

1.连接线的一般表示方法


① 导线的一般表示符号如图(a)所示,它可用于表示单根导线、导线组、母线、总线等,并根据情况通过图线粗细、加图形符号及文字、数字来区分各种不同的导线,如图(b)所示的母线及图(c)所示的电缆等。

图片关键词

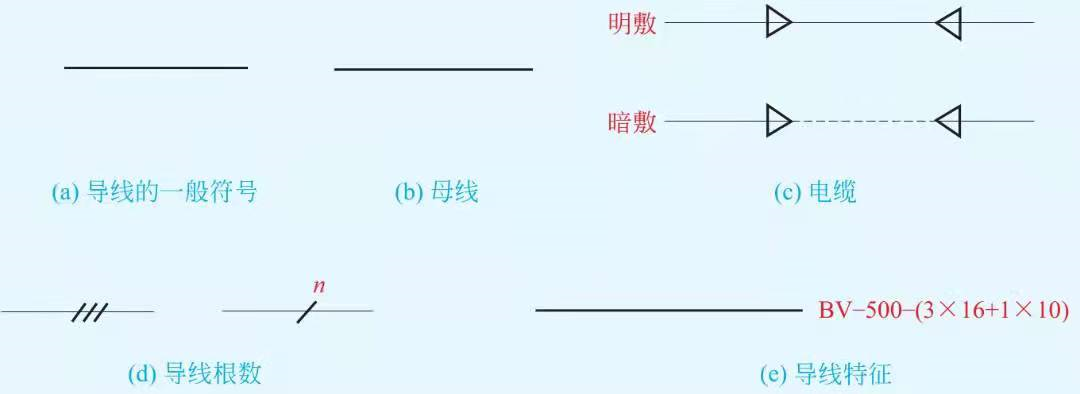

导线的一般表示方法及示例


② 导线根数的表示法。如上图(d)所示,若根数较少时,用斜线(45°)数量代表线根数;根数较多时,用一根小短斜线旁加注数字n表示,图中n为正整数。


③ 导线特征的标注方法。如上图(e)所示,导线特征通常采用字母、数字符号标注。


2.导线连接点的表示


“T”形连接点可加实心黑圆点“·”,也可不加实心黑圆点,如图(a)所示。对“+”形连接点,则必须加实心黑圆点,如图(b)所示。

图片关键词

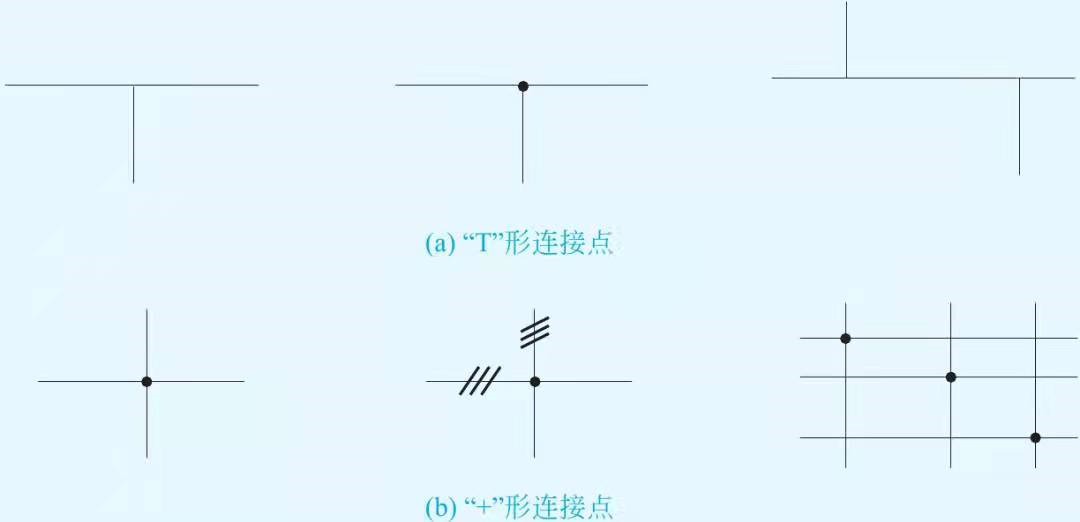

导线连接点的表示方法


3.连接线的连续表示法

连接线的连续表示法是将表示导线的连接线用同一根图线首尾连通的方法。连接线既可用多线也可用单线表示。当图线太多时,为使图面清晰、易画易读,对于多条去向相同的连接线常用单线法表示。

若多条线的连接顺序不必明确表示,可采用图(a)的单线表示法,但单线的两端仍用多线表示;导线组的两端位置不同时,应标注相对应的文字符号,如图(b)所示。

图片关键词

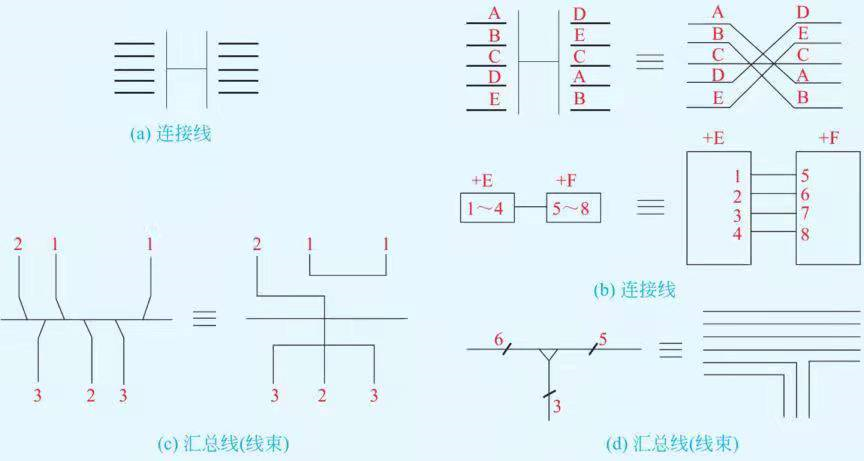

单线表示法


当导线中途汇入、汇出用单线表示的一组平行连接线时,汇接处用斜线表示导线去向,其方向应易于识别线进入或离开汇总线的方向,如上图(c)所示;当需要表示导线的根数时,可如上图(d)所示来表示。

4.连接线的中断表示法


中断表示法是将去向相同的连接线导线组,在中间中断,在中断处的两端标以相应的文字符号或数字编号,如图(a)所示。

图片关键词

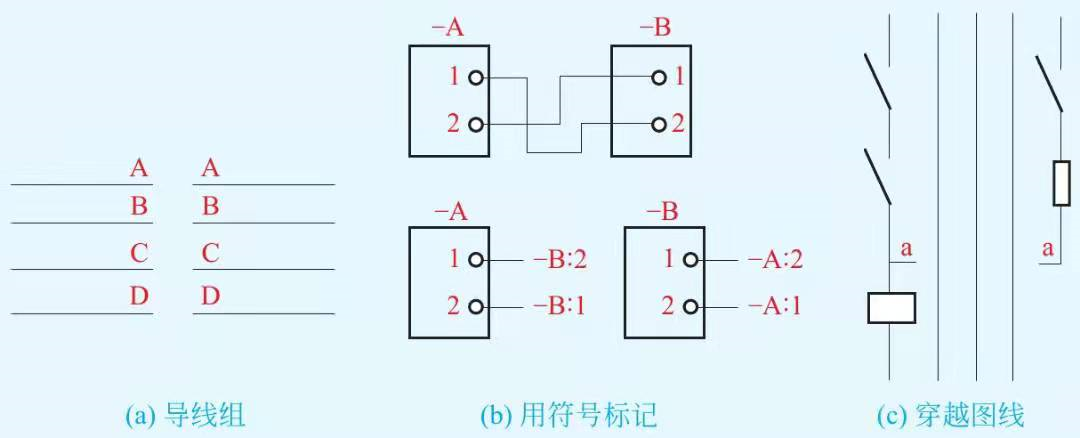

连接线的中断表示法


两设备或电气元件之间连接线的中断,如图(b)所示,用文字符号及数字编号表示中断。

连接线穿越图线较多区域时,将连接线中断,在中断处加相应的标记,如图(c)所示。

5.电气设备特定接线端子和特定导线端的识别


与特定导线直接或通过中间设备相连的电气设备接线端子应按下表的字母进行标记。

图片关键词

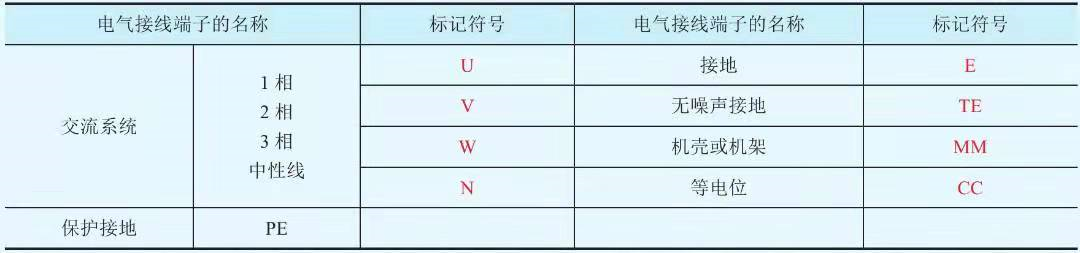

电气接线端子的标记

图片关键词

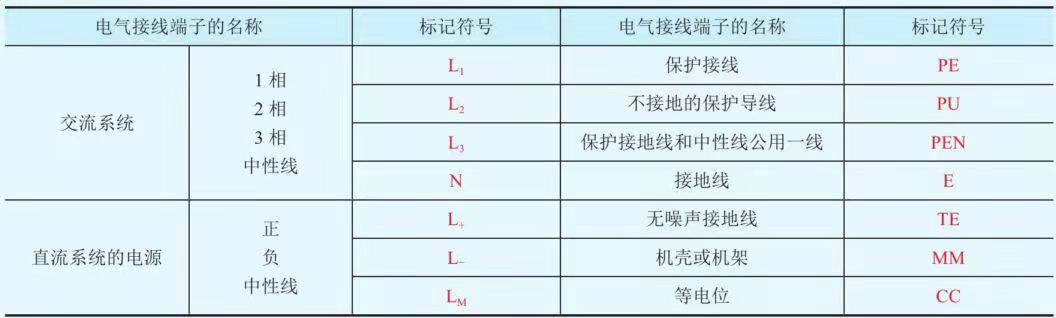

特定导线的标记
