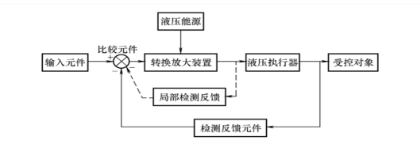

  上图所示为液压控制系统的组成。这些基本组件包括:输入组件、检测反馈组件、比较组件及转换放大装置(含能源)、执行器和受控对象等部分。

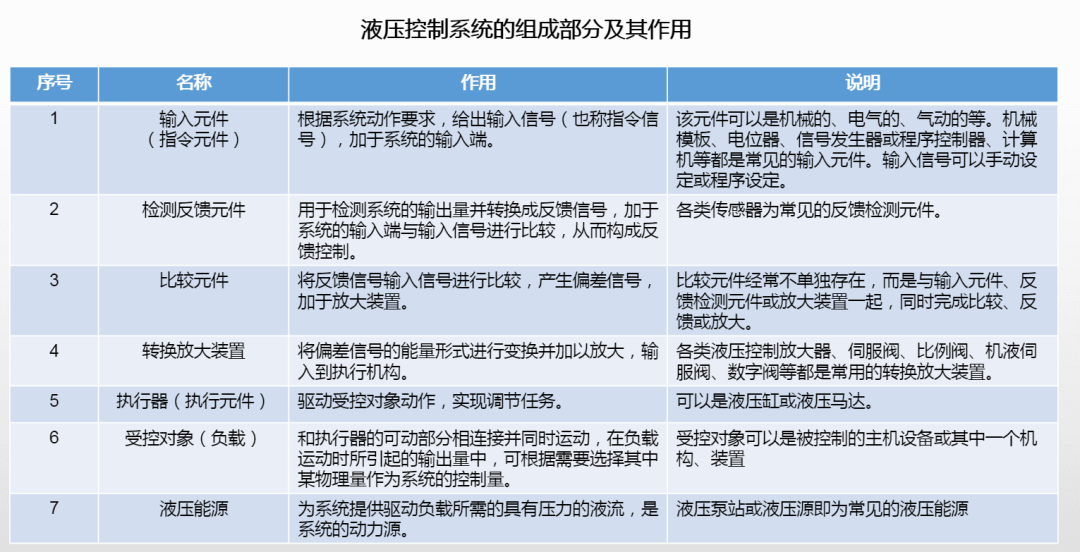

01、液压控制系统的组成部分及其作用

图片关键词

02、液压控制系统的分类


①按使用控制组件的不同分类:


伺服控制系统、比例控制系统、数字控制系统;


②按液压控制系统被控量的名称分类:


位置控制系统、加速度控制系统、速度控制系统、力及压控制系统及其他控制系统;


③按按液压动力元件的控制方式或液压控制元件的形式分类:


节流式控制(阀控式)系统:阀控液压缸系统与阀控液压马达系统


容积式控制系统:伺服变量泵系统与伺服变量马达系统。


④闭环控制系统和开环控制系统。



03、补充介绍


1、恒压源:压力恒定、可调,流量由元件规格确定。

  恒流源:流量恒定、可调,压力由元件规格确定。

2、闭环控制系统:采用反馈的闭环控制系统由于加入了检测反馈,具有抗干扰能力,对系统参数变化不太敏感,控制精度高,响应速度快,但要考虑稳定性问题,而且成本较高,多用于系统性能要求较高的场合。比如:高精度数控机床、冶金、航空、航天设备等。

3、开环控制系统:不采用反馈的开环控制系统不存在稳定性问题,但不具有抗干扰能力,控制精度低,但成本较低,用于精度要求不高的场合。对于闭环控制系统稳定性难以解决,响应速度要求较快,控制精度要求不太高,外扰较小,功率较大,要求成本低的场合,可以采用开环或局部闭环控制系统。

4、阀控系统:又称节流控制系统,其主要控制组件是液压控制阀,具有响应快、控制精度高的优点,缺点是效率低,特别适合中小功率快速高精度控制系统的使用。

5、泵控系统:又称容积控制系统,其实质是用控制阀去控制变量液压泵的变量机构,由于无节流和溢流损失,故效率较高且刚性大,但响应速度慢,结构复杂,适用于功率和响应速度要求不高的控制场合。
