KWZK-HRQ系列板式换热器知识简绍分享

2022-05-21 16:58:05 半岛(中国)设备

板式换热器知识简绍分享

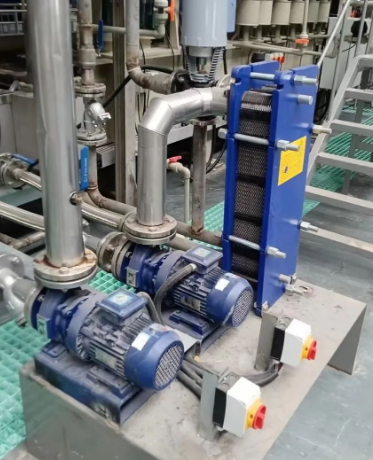

电镀线上总共使用了3种大小不一的KWZK-HRQ系列板式换热器:水洗槽后板换、镀铜槽后板换、中频水箱板换,板式换热器是一种新型换热器,目前是液-液,液-气介质进行热量交换的换热器下面就来讲一下板式换热器的工作原理及相关知识。

图片关键词

了解KWZK-HRQ系列板式换热器的工作原理之前,先了解板式换热器是什么。

KWZK-HRQ系列板式换热器按构造分为可拆卸(密封垫式)、钎焊式两类以可拆卸式的应用最广,它们的工作原理基本相同。

KWZK-HRQ系列可拆卸式板式换热器由三个主要部件组成:传热板片、密封垫片、压紧装置及其他部件等组成。

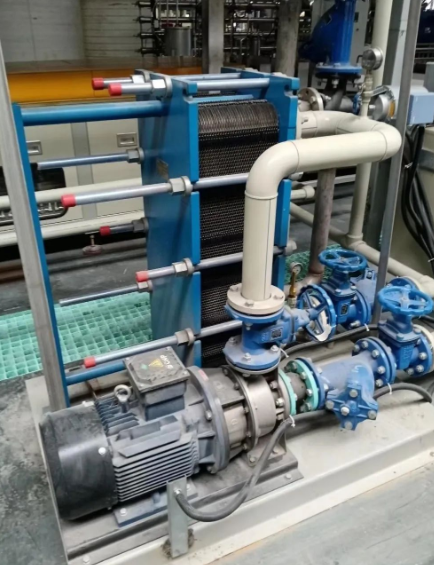

在固定压紧板上,交替地安放一张板片和一个垫片,然后安放活动压紧板,旋紧压紧螺栓即构成板式换热器各传热板片按一定的顺序相叠即形成板片间的流道,冷、热流体在板片两侧各自的流道内流动,通过传热板片进行热交换。

图片关键词

KWZK-HRQ系列板式换热器根据热力学定律,“热量总是由高温物体自发地传向低温物体,两种流体存在温度差,就必然有热量进行传递”,两种存在温度差的流体在受迫对流传热过程中,热量由高温流体传导给低温流体而达到热交换。

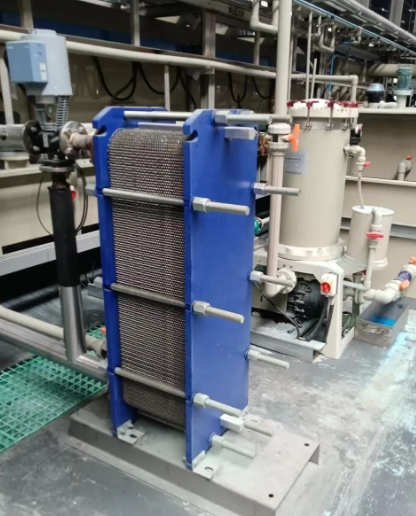

KWZK-HRQ系列板式换热器由一组金属板片组成,板上有四个角孔,供冷热两种介质通过。组装时A板和B板交替排列,板片间形成网状通道,密封垫把冷热介质密封在换热器里,同时又合理地将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以根据需要逆流或顺流,在流动过程中冷热流体通过板壁进行换热,从而达到换热的目的。

图片关键词

KWZK-HRQ系列板式换热器的优点:

1、不存在旁路,板片相互颠倒,液体在流经相邻两板间的通道是形成复杂三维旋转流动,能使流体以较低的雷诺数在板片中形成急剧湍流,热传导快,传热系数高。

2、修正系数大,冷,热流体流动平行于表面,没有旁路,冷热流体之间的之间的温度非常接近,温差极小,对数平均温差大,末端温差小

3、结构紧表,占地面积小,重量轻

4. 易改变换热面积和流程,适应性强,方便增加或减少几板,就可以实现增大或减小传热面积的目的,改变板片的布置,可以变化出程相台,适合干新的换热条件

5.内部充分湍流,所以易于扩散,不易结垢;只要螺栓松动,可以轻松地打开并取出板片。清洗或更换板片,易清清,易维护,安全


6、板式

KWZK-HRQ系列换热器只有板片外面和垫片基露在大气中,热量损失小,通常在1%左右

板式换热器的缺点:

1.容量较小, 是管式换热器的10%-20%

2.工作压力,温度不宜过大,有可能泄露

3.单位长度的压力损失大, 传热面间的间辣较小,传热面上有凹凸状波纹,因此压力换失大

4.易堵赛 板片间通道很窄,一般只有2~5mm,当换热介质中含有较大的固体颗粒或纤维质。就容易堵塞板间通道
