高炉炉身静压测量原理

2022-06-13 17:35:41 半岛(中国)

高炉炉身静压测量原理


炉身静压设备通常是在高炉的炉腹、炉身下部、炉身上部三层位置周向均匀开4-6个直接通到炉内的取压孔,承钢新3#炉、新4#炉、5#炉、1#炉都是8个取压孔,在高炉正常生产的过程中,用氮气连续吹扫取压孔,以使取压孔不致被炉内粉尘或炉料及渣铁熔融物堵塞。

其工作原理是:把高炉看作是一个有压容器,向有压容器吹入高于炉内压力的气体时,P吹与P炉之间有以下比例关系:

P吹-P炉=KZQ

其中K为常量系数,Z为沿程阻力,当吹扫管确定后,Z也是常量,Q为吹扫气体流量,如果是恒流量吹扫,也是常量,所以KZQ是个常量,将KZQ项表示为△P也就是压损。吹扫公式就成为P吹-P炉=△P

改变一下形式就成为: P炉= P吹-△P

此式的△P不用计算法取得,而是用停吹法取得的。

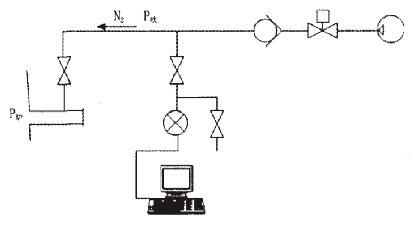

静压检测原理示意如图所示:

图片关键词

炉身静压检查原理示意图

关闭切断阀时,P吹和P炉近似相等。停止吹扫也就是吹扫压力和炉内压力相等,取出P吹值。用停吹前的P吹值减去停吹时的P吹吹值即为△P值,将△P值代人公式

P炉= P吹-△P

即可得出此点的炉内压力值。为了测量更精确,一般每4-6小时停吹一次,停吹时间少于30s,停吹、开通吹扫等动作控制可由计算机控制自动完成。
