二次再热汽轮机阀门静态试验操作说明

2022-07-11 08:31:23 半岛(中国)

二次再热汽轮机阀门静态试验操作说明


一、前言

机组冲转并网前,需进行汽轮机主汽门、调门静态活动试验,以检测阀门动作是否正常,便于故障发现与处理,避免影响机组后续操作进行。

此说明仅适应于上海汽轮机厂 1000MW 二次再热机组DEH系统及配套国电南自maxDNA系统。


二、原理

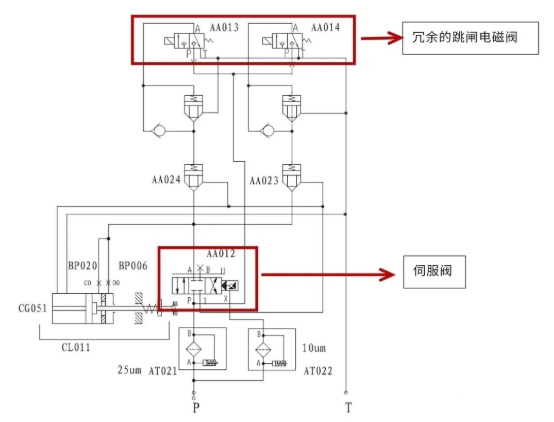

主汽调门油动机原理图如下:跳闸电磁阀正常状态下常带电,任一跳闸电磁阀失电则油路导通(至T)阀门跳闸。

图片关键词

从供油系统来的压力油经过过滤器后分为两路,一路到快关电磁阀,一路到电液伺服阀。

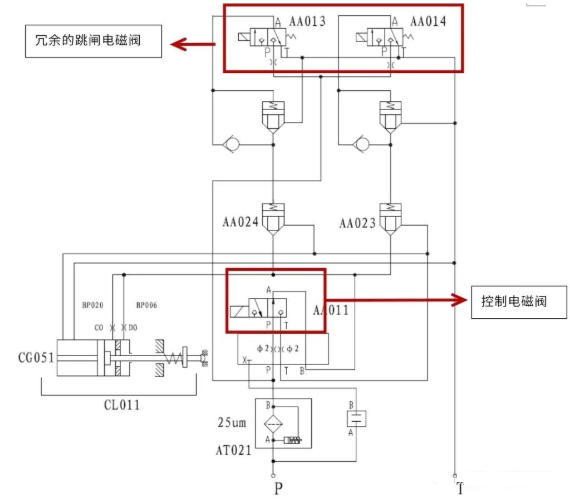

主汽门油动机原理图如下:跳闸电磁阀正常状态下常带电,任一跳闸电磁阀失电则油路导通(至T)阀门跳闸。控制电磁阀正常状态下失电,电磁阀带电后阀门关闭。

图片关键词

三、试验过程(需在汽机遮断情况下进行)

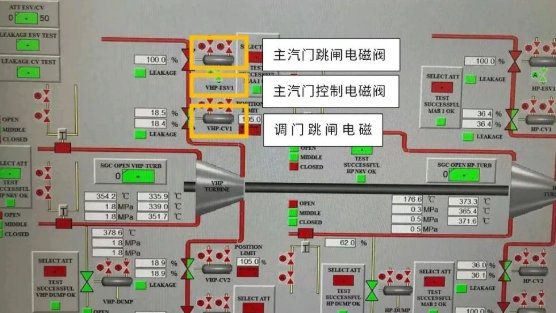

1.主汽门静态试验过程

图片关键词

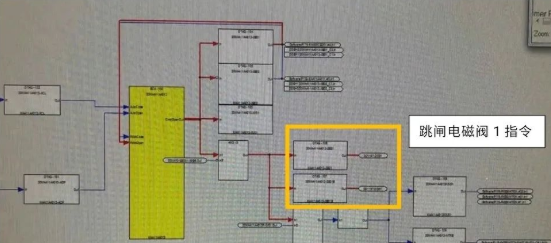

1.1 点击画面主汽门跳闸电磁阀1进入逻辑强制任意一个指令DTAG为“1”(注:两个指令DTAG冗余设计,强制哪个均可)。

图片关键词

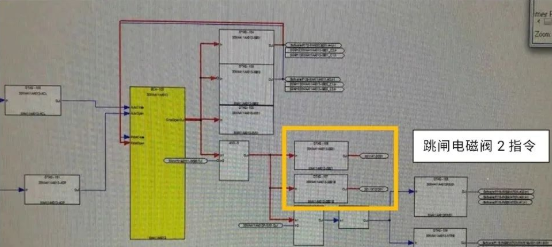

1.2点击画面主汽门跳闸电磁阀2进入逻辑强制任意一个指令DTAG“1”(注:两个指令DTAG冗余设计,强制哪个均可)。

图片关键词

1.3点击画面主汽门控制电磁阀进入逻辑强制指令DATG为“0”则阀门打开,强制为“1”则阀门关闭。

1.4若需进行快关试验,则跳闸电磁阀1、2带电,控制电磁阀失电后,通过操作任一跳闸电磁阀失电后快关阀门。如若不进行快关,则操作控制电磁阀带电(即指令强制为“1”)让阀门缓慢关闭。

1.5主汽门静态试验后所有强制措施及时恢复。

2.调门静态试验过程

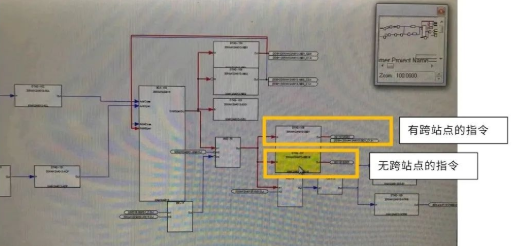

2.1点击画面主汽调门跳闸电磁阀1进入逻辑强制无跨站点的指令DTAG为“1”(注:带跨站点的指令有联锁,在停机状态下,给调门指令后阀门会反复开关)。

图片关键词

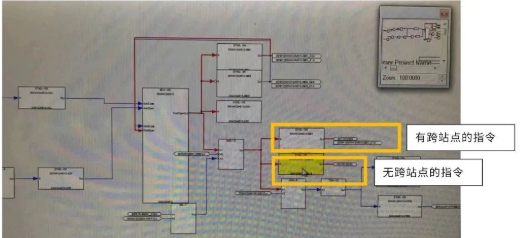

2.2点击画面主汽调门跳闸电磁阀2进入逻辑强制无跨站点的指令DTAG为“1”(注:带跨站点的指令有联锁,在停机状态下,给调门指令后阀门会反复开关)。

图片关键词

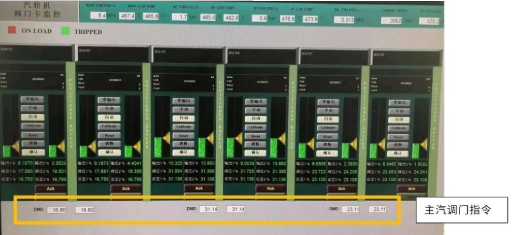

2.3两个跳闸电磁阀均带电后,点击“汽轮机阀门卡监控”画面,强制对应阀门的ATAG,进行线性操作(0.25.50.75.100上下行程),CMD依次为超高压、高压、中压缸调门指令。

图片关键词

2.4调门静态试验后所有强制措施及时恢复。
