​零序保护和间隙保护,不需要随中性点运行状态进行投退

2022-07-16 09:04:03 半岛(中国)电气

零序保护和间隙保护,不需要随中性点运行状态进行投退

零序保护是电力变压器关于系统接地故障的后备保护。根据变压器中性点运行状态不同,分别投入零序电流保护和间隙保护。其中,间隙保护由间隙电流和零序电压保护的并联形成。

有一种说法是零序保护要与变压器中性点状态相适应,也就是说随着中性点投入或者退出,零序保护要做相应的停投操作。

真的有必要吗?

下面我们做简要分析。


保护适应性分析

根据电流采集形式的不同,零序保护和间隙保护的配置存在以下几种形式。

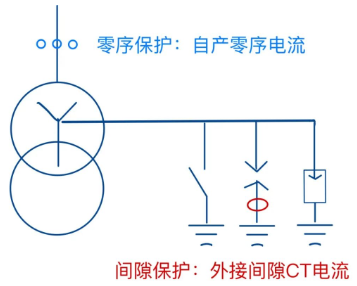

零序电流保护采用自产零序电流,间隙电流保护采用外接间隙CT电流,如下图所示。

图片关键词


这种配置,当主变的中性点直接接地时,自产零序电流不受影响,外接间隙CT电流因为被短接,所以不会产生间隙电流,保护能够正确动作。

当主变的中性点不接地时,自产零序电流不受影响,外接间隙CT电流会在系统发生接地故障时,产生间隙CT电流,且间隙电流与自产零序电流大小一样。如果零序电流保护和间隙保护定值不匹配,则存在零序电流保护误动的可能。

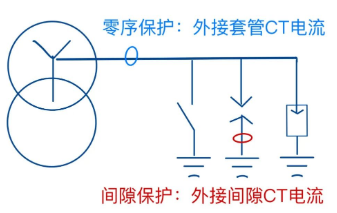

零序电流保护采用外接套管CT电流,间隙电流保护采用外接间隙CT电流,如下图所示。

图片关键词

这种配置,当主变的中性点直接接地时,外接套管CT电流不受影响,外接间隙CT电流因为被短接,所以不会产生间隙电流,保护能够正确动作。

当主变的中性点不接地时,外接套管CT电流与外接间隙CT电流为串联形式,因此零序过流保护和间隙过流保护采集的电流都是间隙电流。此时如果零序过流保护和间隙过流保护的定值不配合,则零序过流保护有可能会误动。

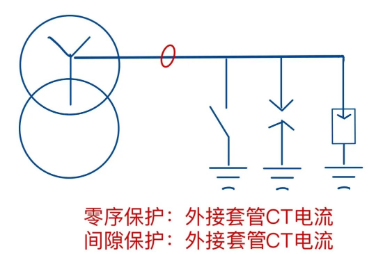

零序电流保护采用外接套管CT电流,间隙电流保护也采用外接套管CT电流,如下图所示。

图片关键词

这种配置,当主变的中性点直接接地时,外接套管CT电流同时为零序过流保护和间隙过流保护提供电流,间隙保护可能会误动作。

当主变的中性点不接地运行时,零序过流保护和间隙过流保护采集的电流都是间隙电流。此时如果零序过流保护和间隙过流保护的定值不配合,则零序过流保护有可能会误动。

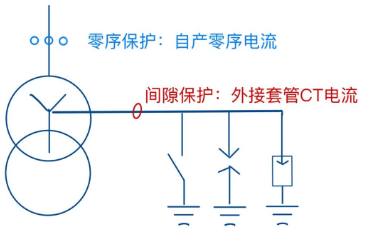

零序电流保护采用自产零序电流,间隙电流保护采用外接套管CT电流,如下图所示。

图片关键词

这种配置,当主变的中性点直接接地时,主变的中性点间隙被中性点接地刀闸短接,应无间隙电流。但间隙电流保护采集的外接套管CT电流有电流,且和零序电流保护采集的自产零序电流大小一样,由此间隙保护存在误动作可能。

当主变的中性点不接地运行时,零序电流保护采集的自产零序电流和间隙电流保护采集的外接套管CT电流仍然一样,零序保护可能会有误动。

综合分析上面四种可能的电流互感器配置情况。

第三、四种方案,因为零序保护和间隙保护都存在误动的可能,因此在停投变压器中性点时,要提前投退相应的保护。

第一、二种方案,只有在变压器中性点在不接地时零序保护存在误动的可能,且如果间隙保护的电流定值小于零序保护、时间定值也小于零序保护的情况下,可以保护零序保护不误动。恰好,根据定值整定规则,两个定值确实符合这样的关系。

这样,零序保护和间隙保护应该能够一直保持投入状态,而不需要随着变压器中性点状态的变化而投退保护。

实际上,第三四种配置方案,在工作里,我确实也没见过。


一个更好的选择

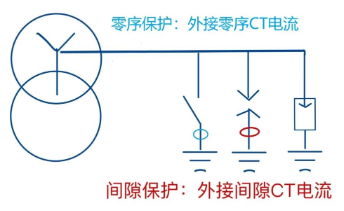

还有一个更好的配置方式,零序保护和间隙保护的电流互感器均单独配置,如下图所示。

图片关键词

这种配置,当主变的中性点接地刀闸直接接地时,主变的中性点间隙被中性点接地刀闸短接,无间隙电流。零序保护能够正确动作,间隙保护不会动作。

当主变的中性点接地刀闸不接地运行时,零序电流保护不会采集到电流,不会误动作。间隙保护能够正确动作。

这种模式下,保护完全独立,不需要定值间的配合,也不需要随中性点状态投退操作。


这种方案应该是最优的。
