KWZK-ZHF系列轴流止回阀介绍


止回阀的主要目的是允许一个方向的流动,同时禁止或停止相反方向的流动。关键点是止回阀的正常静止状态是关闭位置。

为什么使用非撞击止回阀?

当管道中的流量反转时,这可能导致液压冲击波通过(也称为水锤)。如果不进行测量以防止水锤,这可能会对管道中的设备造成严重损坏。在逆流期间,在完全关闭的位置引入正确的止回阀可以防止这种情况发生并在现场造成严重问题。

防止水锤并快速关闭而不会产生撞击声的阀门叫做非撞击止回阀。

如何使用轴流止回阀?

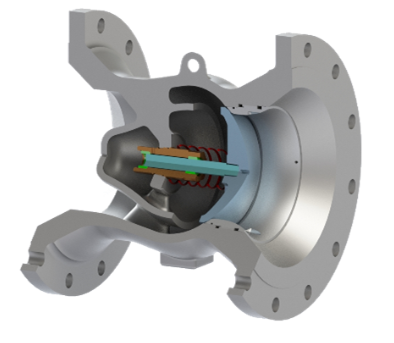

轴向止回阀专为快速换向系统而设计,在这些系统中,回流是一个持续关注的问题。它被归类为非撞击止回阀,因为阀门关闭时没有撞击声,这意味着不会产生多余的压力峰值。大多数轴向流量止回阀都是弹簧加载的,带有单个低质量阀盘,这有助于对流量减少的快速动态响应。由于在阀盘打开时具有单个阀盘和弹簧,因此力是平衡的,从而导致均匀的流动。

图片关键词

操作方法

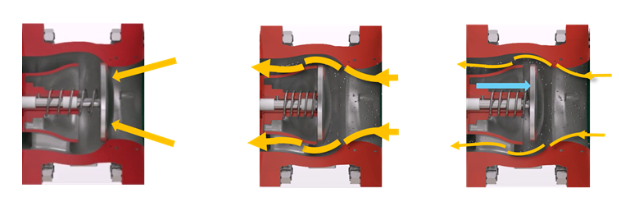

当阀门上游和下游侧之间的压差超过弹簧的开裂压力时,闭孔器将移动并允许流动。阀门的流动面积稳步减小到阀座直径;这是文丘里管设计。

由于文丘里管设计,减少的流动面积增加了动压并降低了静压,使阀门能够快速完全打开。选择弹簧,使阀盘完全打开,并在正常流动条件下稳定其逆止器。

当流量发生明显减少时,弹簧会对减少流量的力做出早期反应。

图片关键词

产品动态性能比较

简单的传统回转止回阀往往具有非常差的响应。在动态条件下,响应时间相对较长。这会产生高反向速度,从而导致撞击声和不必要的压力浪涌。

与传统的回转止回阀相比,双阀盘弹簧辅助阀采用小阀盘设计,其惯性比单个较厚的阀盘小。弹簧预加载可在所有角度提供闭合力,从而有助于缩短响应时间。

如前所述,轴流止回阀具有出色的响应能力,在需要高性能的情况下推荐使用。当管道中的流量减速时,作用在阀瓣上的力减小,弹簧能够克服这些导致阀门关闭的较小力。制动盘的短位移与轴向弹簧辅助相结合,大大缩短了响应时间,从而以最小的反向提供快速的无撞击响应。

轴流阀:

涵盖任何工况(从最低到最高减速系统)

具有最快的响应时间,并且不被撞击和减轻压力浪涌或水锤的冲击


标准特性

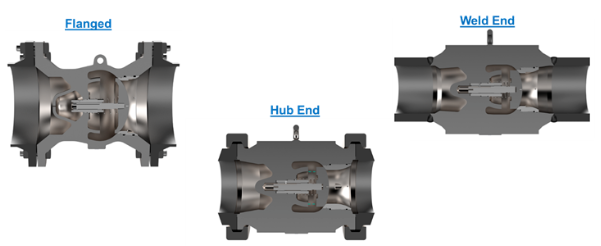

底阀设计有多种阀体配置,以满足客户对行业标准、规格、重量和连接要求的需求。大多数轴流止回阀将作为法兰出售。

图片关键词

标准

以下列表总结了轴向流量止回阀最重要的标准:

ASME B16.34:适用于新建筑,涵盖压力温度等级,尺寸,公差,材料,无损检测要求,铸造,锻造和制造的法兰,螺纹和焊接端的测试和标记以及钢,镍基合金和其他合金的晶圆或法兰阀门。

ASME B16.10:涵盖直通阀的面对面和端到端的尺寸以及角阀的中心到面和中心到端的尺寸。

API 598 EN 12266-1,2:对闸阀、球心阀、旋塞阀、球阀、止回阀和蝶阀的弹性阀座阀、非金属阀座阀(例如陶瓷阀)的缺陷阀座、检查、补充检查和压力测试要求。

ISO 5208:定义了阀门制造商需要采取行动的检查和测试,以确定工业金属阀门压力边界的完整性,并验证阀门闭合松紧度及其闭合机构的结构充分性。

API 6D:API 规范 6D 采用了 ISO 14313:1999。该国际标准规定了用于管道系统的球阀、止回阀、闸阀和旋塞阀的设计、制造、测试和文档编制的要求和建议。


典型应用

虽然轴流止回阀可用于多种应用,但在越来越多的利基领域中,阀门主要用于以下领域:

石油和天然气生产,包括中游:

再气化

液化

离心式压缩机排放

消防水管线

油/蒸汽分离

蒸汽和二氧化碳喷射

石油和天然气收集系统


化工和制药:

光气

芳烃

聚合物

空气分离

焦散


石油炼制和石化:

裂化

蒸汽

原油

乙烯

丙烯

蒸汽


能源:

蒸汽

冷凝液

锅炉给水泵

冷却塔

服务用水再循环器

河水取水

可再生能源

要记住的最重要的事情是,轴流止回阀是专门为快速换向系统设计的,在这些系统中,回流是一个持续关注的问题。
