KWZK-WX200系列无线测温系统在某项目的应用

一、摘 要

电气接点温度监测的必要性

开关柜是配电室的主要设备之一,在整个电力系统安全运行中起着举足轻重的作用。开关柜事故起因多为开关柜动触头、静触头、电缆接头等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大,运行中过热,最后导致绝缘烧损,形成线间或相间短路,瞬间引发火灾,极易造成经济损失甚至人员伤亡,因此,对电气接点进行温度监测变得尤为重要。


常规测温方式

目前对电气设备温度的监测,使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端:


1、劳动强度大,需增加工作人员;

2、温度测量不准,人为的、环境的干扰因素大;

3、温度的异常不能及时发现;

4、对历史数据无法进行及时、有效的分析。因而存在无法及时发现故障的隐患;

5、电气设备内部的一些关键接点的温度无法测量。


解决方案:测温在线监测系统

KWZK-WX200系列无线测温在线监测系统,解决了在常规的温度监测手段中所遇到的问题。针对开关柜接点温度监测的需要,对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位,采用接触式温度传感器实时检测被测点温度,解决设备带电运行状态下温度在线监测问题。

图片关键词

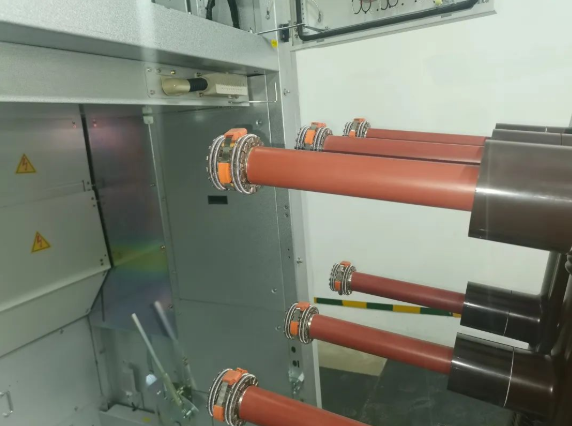

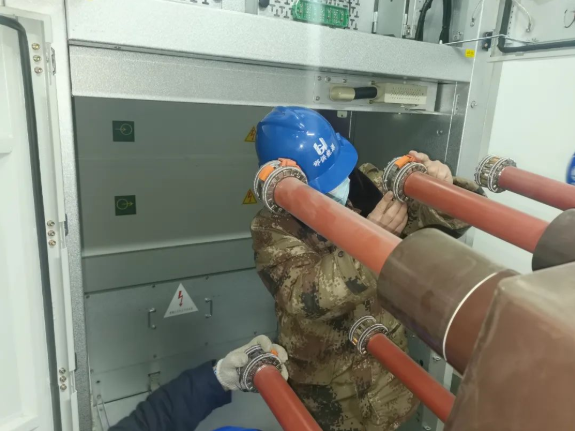

现场安装测温传感器

二、项目概述

某专业生产高端食品级马口铁包装材料生产企业,年产量100万吨,产品远销欧美等70多个国家。公司有35kV变电站2座。KWZK-WX200系列无线测温传感器实时监测开关柜电气接点温度,温度数据通过无线通讯方式传输至触摸式无线测温主机,1号变电站值班室配置测温系统后台机1台。


三、技术方案

图片关键词

组网示意图

本项目测温系统涉及35kV变电站2座。每面开关柜测温点位为6点,具体位置:真空断路器上梅花触头A相、B相、C相,下梅花触头A相、B相、C相。

图片关键词

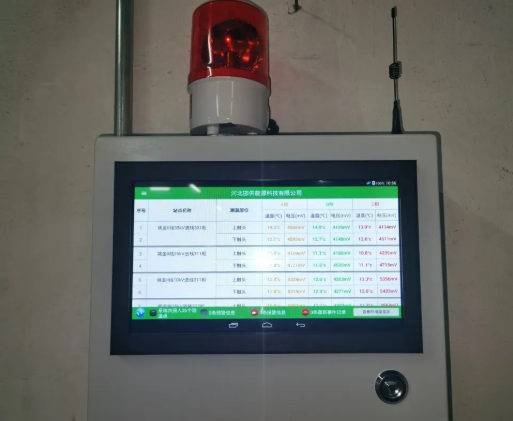

测温传感器将实时温度数据通过无线方式传输至触摸式测温主机,1号、2号变电站安装触摸式测温主机各1台。

图片关键词

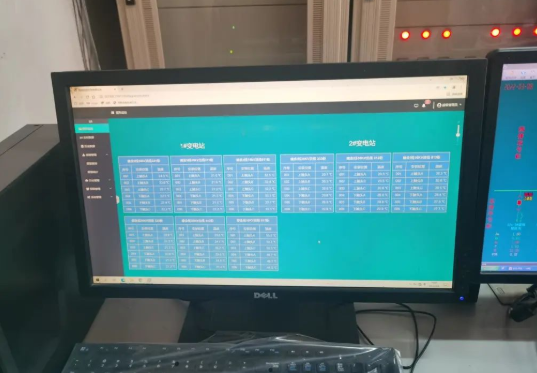

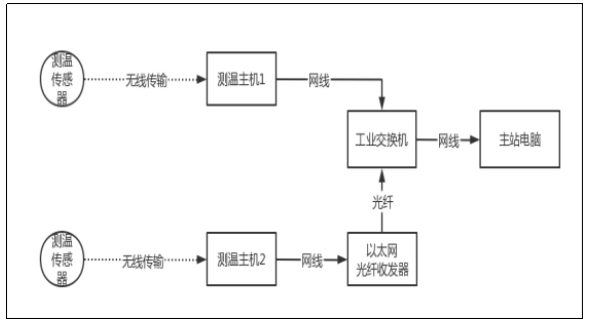

1号变电站测温主机数据通过网线传输至1号变电站主站监控系统,2号变电站测温主机数据通过网线-光纤-网线传输至1号变电站值班室测温系统后台机。

图片关键词

四、技术标准

KWZK-WX200系列无线测温系统执行行业标准:

NB/T 42086-2016    《无线测温装置技术要求》


五、系统功能

图像监控

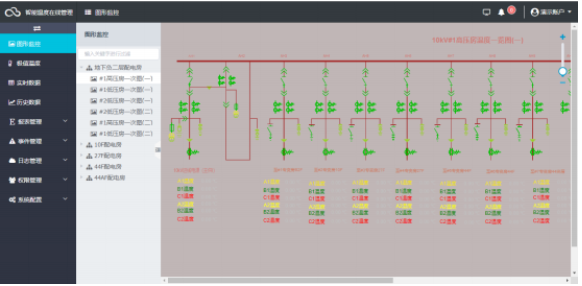

温度在线监测管理系统,对于电气开关、母线接头、室外刀闸或变压器上用于电气设备的运行温度监测,实现远程在线的实时监测;系统通过对电气回路及设备的相关配电环境进行模拟建图,将现场监测设备主要的相关数据,通过模拟绘画平面监控图形以达到清晰的成像效果。监控图形根据用户的不同可以组织成不同图形配合系统进行灵活的使用需要。

图片关键词

实时数据

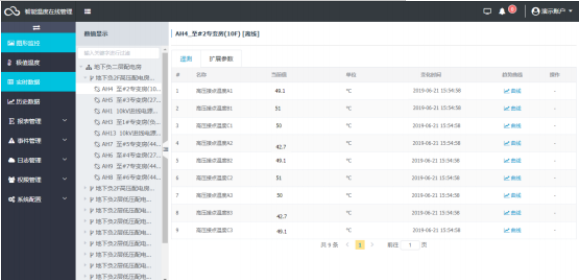

实时数据是所有温度点设备信息及通信状态信息查询模块,能够查到所有温度点的温度值,及其他未展示的值,并可以通过曲线进行分析。

图片关键词

点击所需要查看的设备趋势曲线,直接显示当前设备的数据趋势曲线图。

图片关键词

历史数据

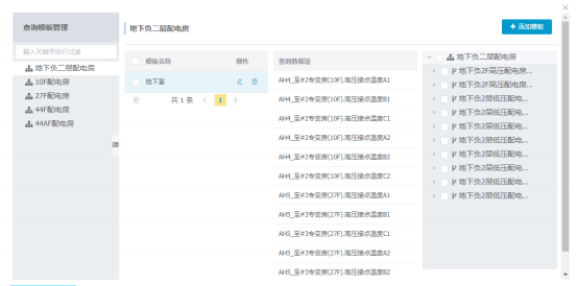

历史数据就是用列表、曲线等方式来动态显示数据,利用模板的方式进行参考,需要先定义模板,模板可以保存、修改和删除。主要特点是数据动态化,格式多样化,用户可以只修改数据,或者只修改格式。

图片关键词

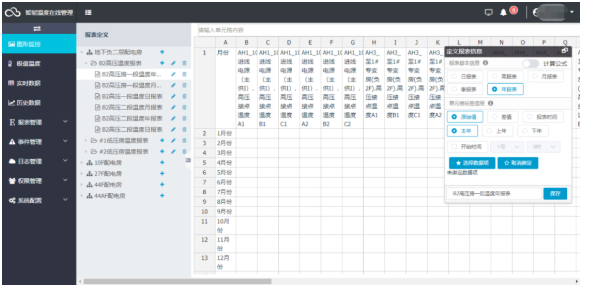

报表管理

所有实时采集的数据、顺序事件记录等均可保存到数据库,在查询界面中能够自定义需要查询的参数、指定时间或选择查询近期更新的记录数据等,并通过报表方式显示出来。查询各间隔各监测节点的运行温度统计日、周、月、季、年报表。

图片关键词

事件管理

依靠对事件记录,定义报警信息内容并生成对应的报警信息列表,记录报警信息的内容和与报警相关的日志,构造行动记录,将事件-报警-日志构成逻辑上相互关联的整体,以反映报警信息产生、变化、消除的整个过程的各个方面。

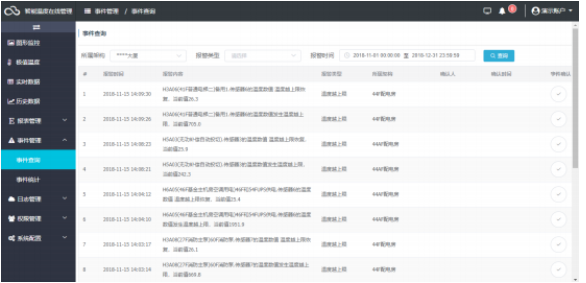

1、事件查询

图片关键词

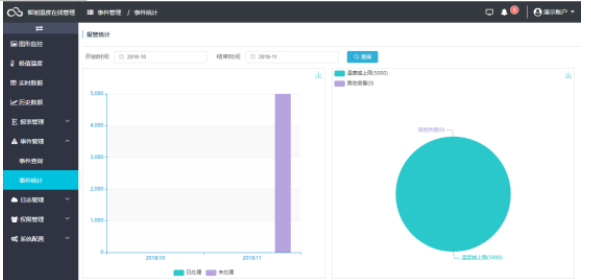

2、事件统计

图片关键词

六、总结

KWZK-WX200系列无线测温系统对开关柜电气接点温度进行在线监测,并借助各种先进的计算方法对监测数据进行分析,以便及时发现设备的故障隐患,采取预防措施,实现科学的设备故障诊断和状态检修,对电力系统运行的可靠性、安全性具有重要意义。
