电厂变压器瓦斯保护你知道吗?



电力变压器的故障与异常

1、变压器的故障可分为油箱内故障和油箱外故障两类。

内部故障:绕组的相间短路、匝间短路、接地短路,以及铁芯烧毁等。

外部故障:套管和引出线上发生的相间短路和接地短路。


2、变压器的不正常的运行状态:

外部相间短路、接地短路引起的相间过电流和零序过电流,负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低,以及过电压、过励磁等。

图片关键词

今天来讲电力变压器的主保护之一“瓦斯保护”


那么,瓦斯保护是什么呢?

瓦斯保护动作方式:

利用变压器内部(匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化等)故障而使油分解产生气体或造成油流涌动,或者某些原因导致油面下降时,使瓦斯继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。


那我们怎么重瓦斯和轻瓦斯怎么区别呢?

我们分析可以知道,油流涌动的强烈程度随故障的严重程度不同而不同,概况而言:

故障较轻,产生的气体缓慢且量少,油流涌动较轻。

故障严重,产生的气体活跃且量多,油流涌动强烈。

图片关键词

图片关键词

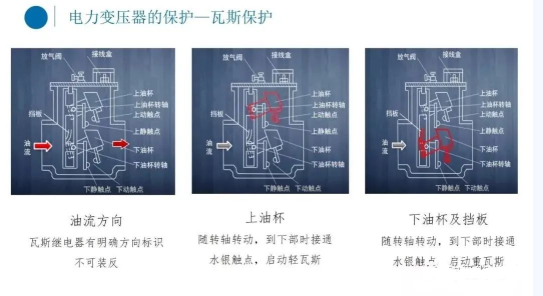

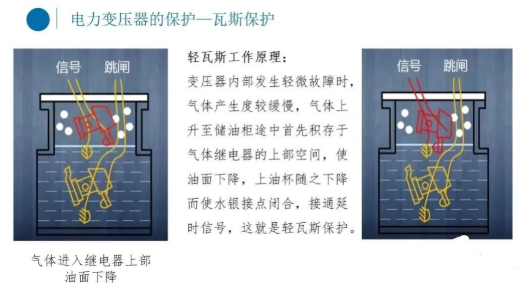

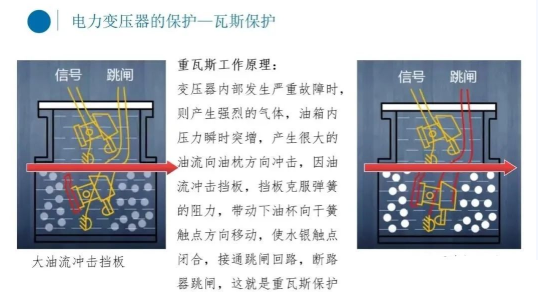

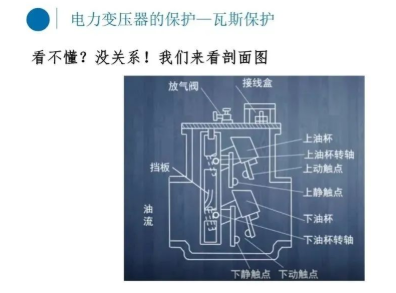

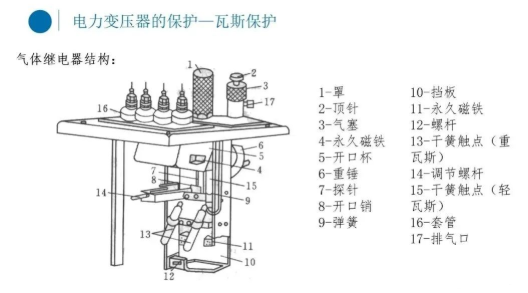

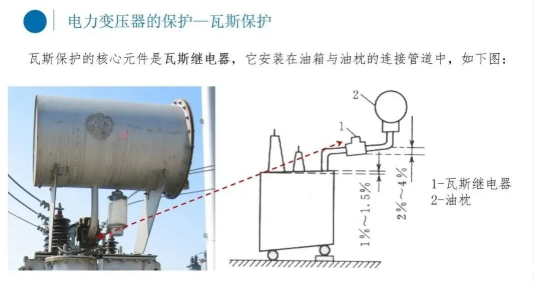

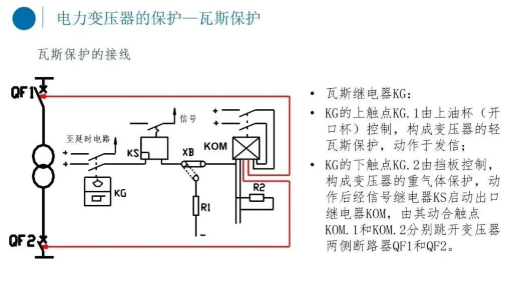

首先看懂下面三个部分

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

瓦斯保护的优缺点

优点:结构简单,灵敏性高,能反映变压器油箱内部的各种故障(包括轻微的匝间短路故障)


缺点:

①不能反映变压器套管和引出线的故障。②在变压器内部发生严重故障时,动作速度不够快。


我厂变压器瓦斯保护运行规定

1 、正常运行的变压器,其重瓦斯应该投跳闸(#1 起备变、高厂变、脱公变>1.0m/s、主 变>1.5m/s),轻瓦斯投信号(脱公变>250ml,#1 起备变、高厂变>260ml、主变>280ml),需要 退出重瓦斯保护必须经分管领导批准并限期恢复。

2 、运行中的变压器进行滤油、补油、更换吸附剂或潜油泵时,应将重瓦斯改信号。

3 、瓦斯继电器或瓦斯保护二次回路缺陷处理时,应将重瓦斯保护改信号。

4 、由于呼吸器堵塞引起的油位变化,或是由于高温天气的油位升高,需要放气、放油时, 或取气样时,应将重瓦斯投信号。

5 、在地震预报期间,应根据变压器的具体情况和气体继电器的抗震性能,确定重瓦斯保 护的运行方式。地震引起重瓦斯动作停运的变压器,在投运前应对变压器及瓦斯保护进行检查试 验,确认无异常后方可投入。

6 、由于大量漏油使油位迅速下降,或不明原因的油位异常时,不可将重瓦斯改信号。

7 、在因上述原因将重瓦斯改信号期间,变压器差动、速断等主保护必须投跳闸。

8 、新投运及油回路工作后投运,至少观察 24 小时,无气体析出时才能将瓦斯保护由信 号改投跳闸。
