绝缘靴与绝缘手套耐压试验知识分享

2022-10-18 09:19:41 半岛(中国)

绝缘靴与绝缘手套耐压试验知识分享


测试时间

10-11

当天环境

测试地点

江西

测试单位

某某企业

试品类型

辅助型绝缘靴、绝缘手套

测试项目

绝缘靴与绝缘手套工频耐压试验

使用仪器

HVI-A 绝缘工器具耐压试验装置

测试数据

通过耐压试验

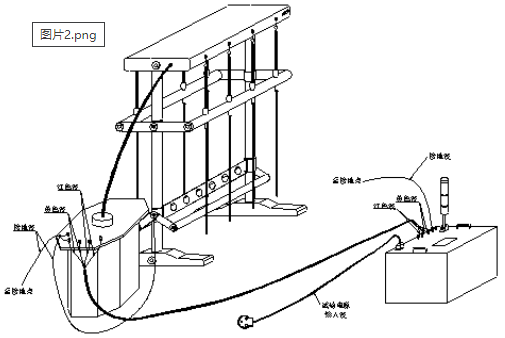

试验仪器

图片关键词

KWZK-JY800系列绝缘工器具耐压试验装置


试验目的:绝缘手套采用橡胶类绝缘材料制作,通过检验绝缘手套和绝缘靴的绝缘良好程度,能够发现绝缘手套和绝缘靴的缺陷和绝缘隐患,预防安全事故的发生。

试验方法参考:DL/T 1476-2015 电力安全工器具预防性试验规程。

试验装置及材料:KWZK-JY800系列绝缘工器具耐压试验装置、钢珠、自来水等。

图片关键词

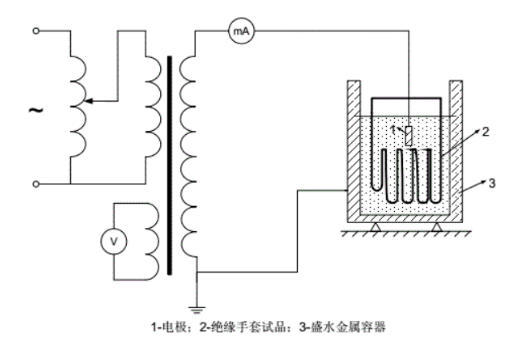

绝缘手套试验

将辅助型绝缘手套置入并浸泡在盛有自来水的器皿中,内外水平面高度相同,手套露出水面90mm。高压试验电极垂直放置在手套内不,并且不能触碰到手套内壁。电压升至规定值,不应发生击穿,测量泄露电流。


表1 辅助型绝缘手套的试验项目、周期和要求


项目

周期

要求

工频耐压试验

半年

电压等级

试验电压

试验时间

泄露电流

低压

2.5kV

1min

2.5mA

高压

8kV

1min

9mA

图片关键词

绝缘手套耐压试验

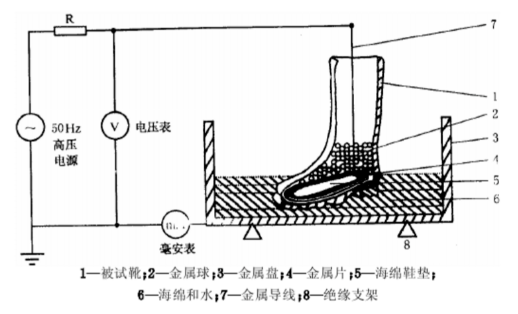

绝缘靴套试验

将绝缘靴放置在水槽中,水没过鞋面即可,鞋内铺满1-2层钢珠,钢珠不宜过多,将靴子底部覆盖铺平即可。试验电极垂直放置在钢珠上与钢珠接触,不要触碰到绝缘靴内壁。电压升至规定值,不应发生击穿,测量泄露电流。


表2 辅助型绝缘靴的试验项目、周期和要求

项目

周期

要求

工频耐压试验

半年

试验电压

试验时间

泄露电流

15kV

1min

6mA

图片关键词

绝缘靴耐压试验


现场试验流程

1、打开仪器电源开关,试验台红外开关。

2、在系统设定里进行高压分断自检,判断仪器是否能正常分断。

3、断开电源,将试验架子上的弹簧挂在自动收缩扣上。

4、再次确认所有人员是否已全部退离试区.转移到安全地带.试区遮栏门是否已关上;

5、打开电源,进入试品参数设定选项,对试验电压和试品类型进行设置。高压型绝缘手套预防性试验的电压是8kV,保持1分钟,泄漏电流不大于9mA者为合格。绝缘靴预防性试验的电压是15kV,保持1分钟,泄漏电流小于等于6mA者为合格。

6、进入全自动耐压试验,按要求对泄露电流进行设置,设置好以后进行耐压试验。

7、在试验过程中不要进入试验区,直到耐压结束(屏幕上显示电压降为0)才能进行放电,然后进入试验区进行后续作业。

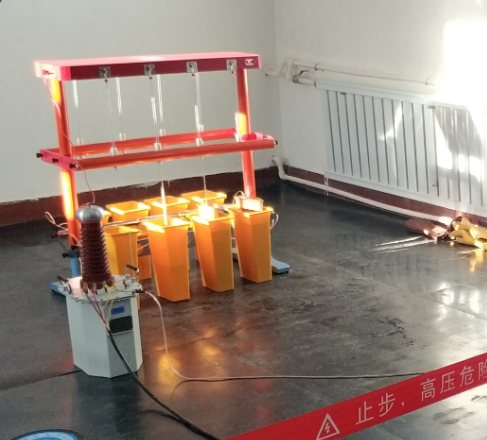

图片关键词

图片关键词

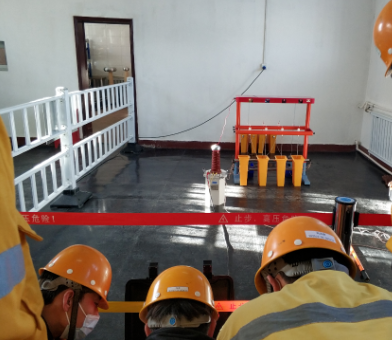

绝缘手套耐压试验


试验结果

试验结果判据:

①若某一组试验不合格,则脱扣器会自动脱落并断电。

②显示面板上会显示“不合格”字样。

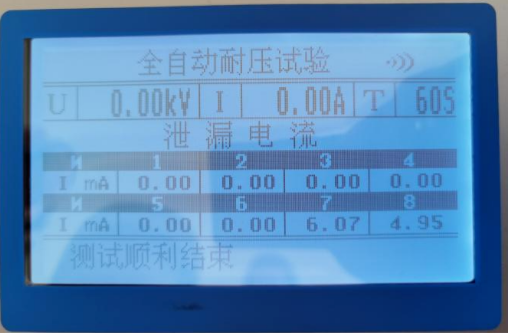

辅助型绝缘手套耐压试验结果如下图所示;按规程要求分析为合格。

图片关键词

绝缘手套耐压试验结果


注意事项

1、试验装置必须可靠接地。

2、保持试验装置干燥,清洁,试验设备带电部分严禁沾水。

3、试验前检查试验接线,并把持安全距离。

4、试验中严禁靠近试验装置。

5、试验结束后,按照标准操作降压、断电、拆线。

6、脱扣器和试验箱在充电时切勿进行试验,这样会将电源地引入脱扣器或试验箱,造成设备对地击穿。
