固定式开关柜和抽出式开关柜知识介绍

2022-10-19 08:37:40 半岛(中国)

固定式开关柜和抽出式开关柜知识介绍

中压抽出式断路器,通过底盘车和一次触头系统,实现了断路器易于抽出检修,相比于固定式安装,抽出式无需安装隔离开关,抽出触臂系统实现了隔离功能,手车抽出到试验位置,活门自动关闭,与高压隔离,上下静触头隔离,一侧带电,都不影响另一侧的维护检修。固定式开关柜的隔离开关,通过操作机构分合。


1. 隔离断口可见,隔离开关易实现隔离断口可见,通过隔离动静触头间插入绝缘板,保证安全检修维护。抽出式断路器手车根据手车位置判断动静触头是否满足绝缘距离,活门是否关闭可以作为依据,因此有些工程要求加装位置辅助开关,活门关闭指示,真正保证安全,避免由于活门倾斜导致活门板没下落到位,手车拉出后直面高压的危险。

图片关键词

2. 安全联锁,隔离开关不能带负荷分、合,因此需要与断路器机械联锁,只有断路器分闸,隔离开关才能分闸; 隔离开关没有合闸,断路器不能合闸,保证操作顺序。抽出断路器也是一样的,断路器合闸,手车不能摇进、摇出; 手车在中间位置,断路器不能合闸,功能是一致的。


3. 隔离开关具有一定的自然灭弧能力,常用在电压互感器和避雷器等电流很小的设备投入和断开上,这时电流很小,隔离开关触头可以很小; 如充气柜中的电压互感器隔离采用铜丝与铜排接触,实现接通或断开。而电压互感器手车、避雷器手车触头也是很小的电流,这是就不需要梅花触头,采用撞针就可以,撞针与铜排直接接触,通过弹簧具有一定的压缩量保证接触就可以了。


4. 隔离开关由于是一个动静触头一体化的机械装置,触头对中性好,尺寸小紧凑,性能好,也有多断口隔离开关,串联分压承受更高的绝缘水平,而并联可以承受更大的持续运行电流、更高的短路电流。抽出式断路器手车动静触头在不同的装置上,通过在导轨上运动,摇进丝杠带动手车,来插入到静触头上,六个触头同时对中困难,摇进机构受力大,大电流困难。

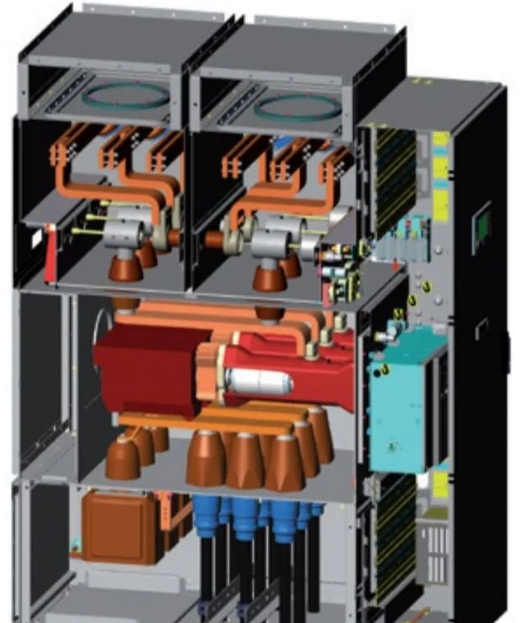

5. 抽出式断路器进出实现上下隔离,而固定式断路器柜上下隔离则需要安装两个隔离开关,占用空间大。

图片关键词

6. KWZK-KYN 金属铠装移开式户内开关柜Y拼音移开式,KWZK-XGN箱式固定式户内开关柜,G拼音固定式,


7. 隔离开关有时会和接地开关一体,即三工位开关,应用于CGIS或RMU环网柜中,结构紧凑,共用操动机构一根主弹簧实现隔离开关分合、接地开关分合。抽出式断路器开关柜则需要单独配接地开关,一般在出线侧,对于母线侧安装困难。同样需要与抽出式断路器手车机械联锁,避免出现带电合接地开关的事故。


8. 隔离开关用于一个断路器与几个设备的连接处,使断路器经过隔离开关的倒换更为灵活方便,隔离开关还可以用于双母线开关柜的母线转换。隔离手车与断路器手车配合,形成隔离断口。

图片关键词

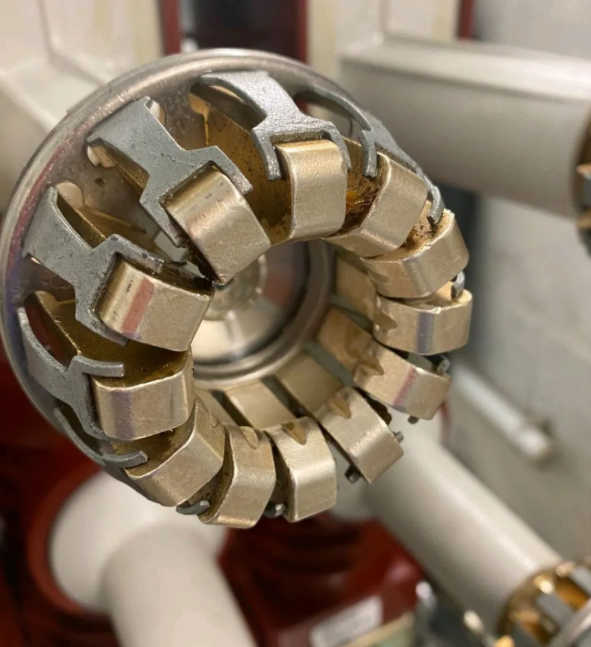

9. 隔离开关有旋转式、直动式等不同结构,直动式采用表带触指或弹簧触指,尺寸小,承受短路能力强。抽出式断路器触头由于配合精度无法满足弹簧触指要求 采用梅花触头可以允许上下左右3mm的偏差,能够满足实际应用情况。
