开关柜靠墙安装知识介绍

2022-12-07 10:01:04 半岛(中国)

开关柜靠墙安装知识介绍

  对于预制舱开关站等场合,需要靠墙安装开关柜。很多厂家开关柜都宣称可以靠墙安装,可以这样说,任何开关柜都可以靠墙安装,但实际上怎样安装,安装后怎样操作,维护,甚至更换电流互感器、接地开关等操作如何能够完全在柜前部进行? 就是个问题,可大可小,靠墙的距离也不相同,有的可以直接靠墙,有的则需留100、200mm的间隙。

图片关键词

首先是安装,开关柜就位,地脚螺栓的紧固、柜间的并柜连接,一次水平母线、接地母线连接,一次电缆、二次电缆的接入等,都需要从前部、顶部进行操作,这些差异很多。有的通过整体并柜在底座上、母线安装好后,再整体就位,只需底座固定即可,这样安装质量高,但整体重量、体积大,现场安装困难,而以后需要更换元器件等就非常困难。单柜并柜就需要一台就位后,再连接下一台,这样通常需要距离墙有一定距离,便于安装。一次母线可以柜顶安装,而对于顶部有接地开关,电压互感器等设备,就困难,有些在柜前操作,拆除上部中隔板,进入母线室连接。

图片关键词

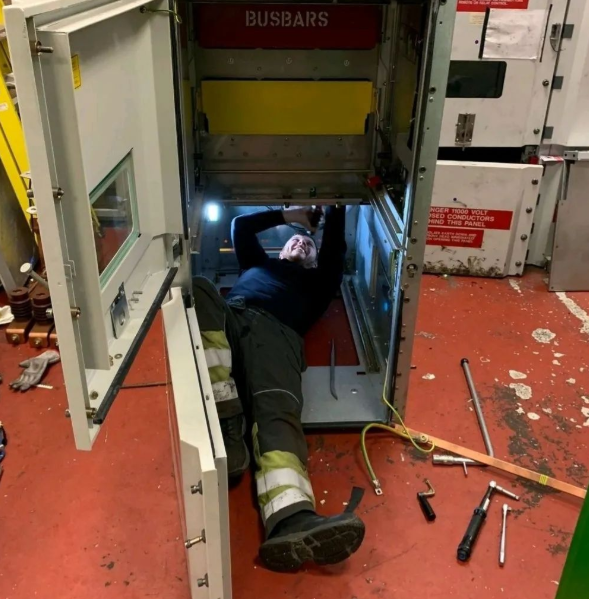

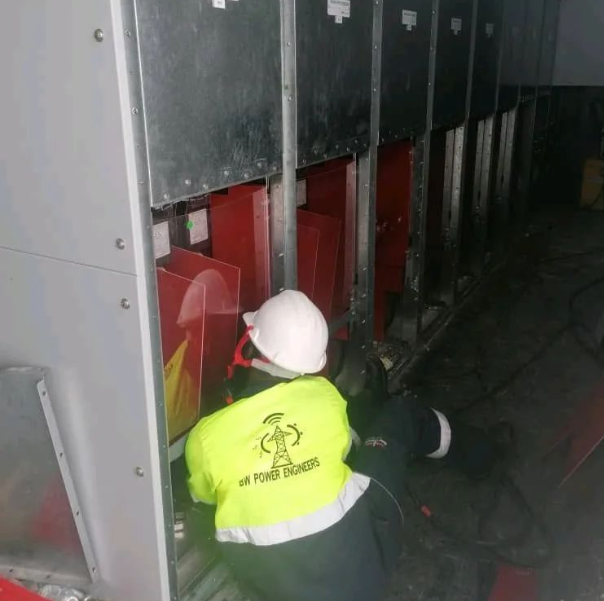

一般开关柜都是柜前操作、柜前维护,但接地开关触头状态、电缆头检查等有些就很不方便,这些就需要特殊设计,以保证在柜前可以清楚查看。

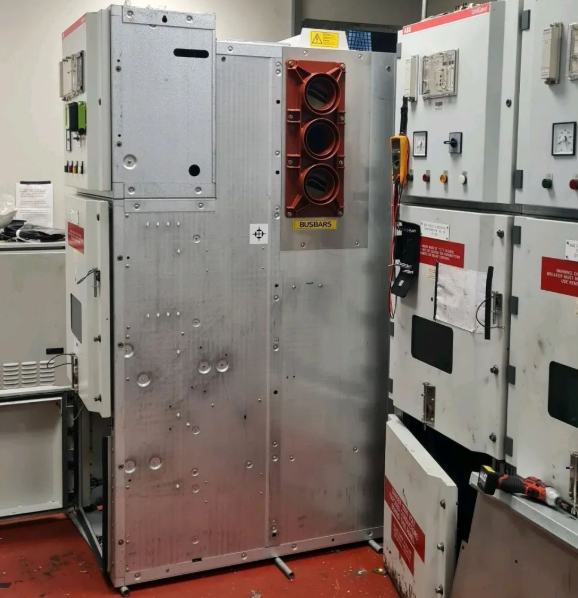

柜前安装的最大问题就是万一需要更换元器件如何进行,有些可以从柜前进入更换电流互感器,接地开关。而有些则需将整个开关柜从排列中抽出进行,两侧开关柜还可以操作,而中间开关柜的工作量就非常巨大,需要拆除地脚、并柜螺栓,泄压通道、电缆、水平母线、接地排拆掉,更换后需要再重新恢复,害人不浅。有些需要拆掉预制舱盖板,实现更换。

图片关键词

图片关键词

真正意义的靠墙安装开关柜,需要充分考虑现场安装、操作维护以及元器件更换需求,完全柜前操作,不需拆下大量元件,减少工作量。


有几种解决方案:

1.对于安装在户外箱的应用,可以先将开关柜固定好,电缆接好,再安装环网柜封板;

2. 参考船舶开关柜应用,开关柜3~5台并轨安装,一组开关柜完成并轨,主母线连接,接地母线连接,柜间二次线连接等工作,整体安装。

图片关键词

模块化开关柜,积木形式也可以方便安装,现场维护。
