C相直接雷击电压波形知识分享

2022-12-08 09:22:18 半岛(中国)

C相直接雷击电压波形知识分享

图片关键词

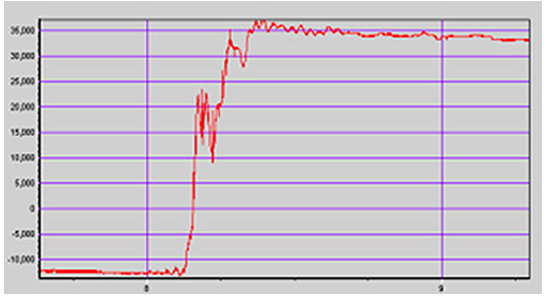

图形解读:一次单相直击雷。


雷打在C相线路上,局部放大说明上升沿的电压变化清晰可见;图形经过横向的时间轴拉伸,“8”-“9”之间为一个毫秒,雷击总时间为200-250微秒。击中为C相线。


使用了时间拉伸技术,经过放大可以显示出明显的“陡波前”形状。经过计算,表明了du/dt超过285kV/s。因为时间轴的大幅度拉伸,A相和B相的电压曲线距离较远,图上看不到了。


图中的“陡波前”陡度达到285kV/s。由于在△t为0.002秒的短时间内电压跳升了30kV,可以想见其大气雷电的冲击力。图中表明:该雷电具备相当大的瞬时破坏力。其后,事故检查表证明C相线路绝缘遭到破坏。
