直流系统接地时电压偏移和选线装置的原理

2022-12-14 08:45:35 半岛(中国)

直流系统接地时电压偏移和选线装置的原理

一、站用110V直流系统(实际117V),正常运行时±58V。

电压就是电势差,比较的两个点的电压差值,这两个点必须有连接。

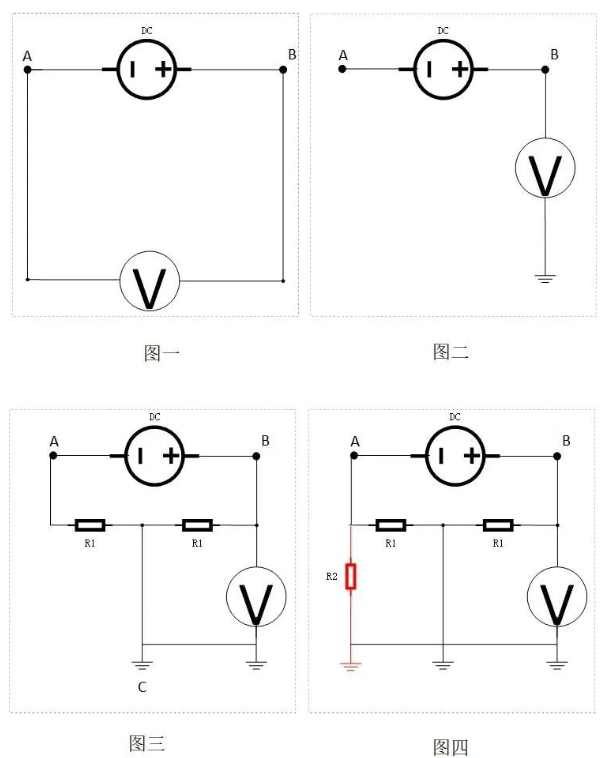

图片关键词

1.如图一,A、B之间电势差为117V,

2.如图二,直流系统与地无连接,B对地测不出电势差,

3.如图三,C点接地为0电位,AB之间通过大电阻R1平均分压后,B对地电势差为58V

4.如图四,负极A点发生接地后,若直接接地,R1相当于被短接,A点升高到0电位,B对地电压相当于B对A电压,为117V;若A经过渡电阻R2接地,R2与R1并联后阻值变小,分得电压也变小,A对地电压升高,在-58V~0之间;这也是电桥法监测直流系统绝缘状态的简单原理。


二、直流电压偏移,直流对地电阻下降后,如何判断哪个支路接地呢

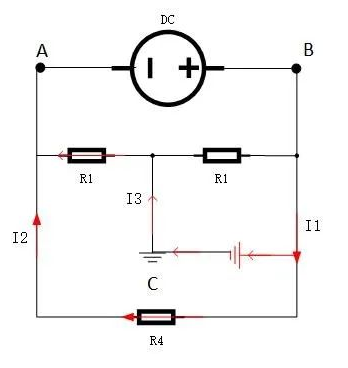

图片关键词

如上图,假设R4为某支路负荷,负荷电流I1和I2大小相等,方向相反,I1+I2=0,如果之路中正极发生了接地,I1+I3+I2=0,I1+I2=-I3。

这个I3就是漏电流,很小,但是能被接地选线装置监测到,从而确定接地支路。

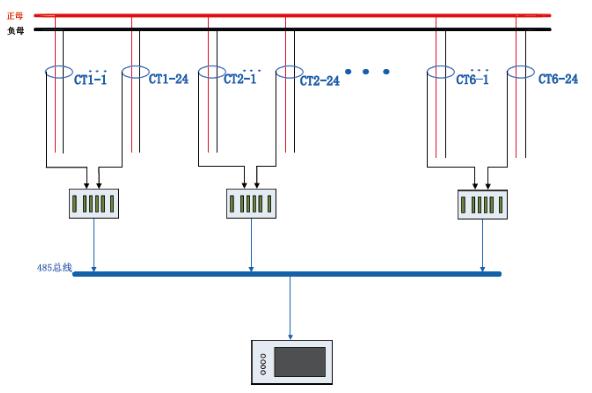

图片关键词

也就是通过小CT监测各支路泄露电流。

正常流过小CT的电流和为0,有接地时会产生泄漏电流。

三、注意这里的接地的“地”并不是真的地球的地面,一般是连接地网的物体,比如箱柜的外壳,端子排中的PE-N线等,实际上直流接地查找到的原因多数两类:1.接线错误误接地;2.电缆导体直接间接(受潮)接触到金属箱柜体。
