断路器的合闸电阻和均压电容知识介绍

一、均压电容

(1)均压电容功能:使断路器断口间电压均匀分配


联想的问题

(1)多断口断路器才需要它。

(2)断路器的断口:断路器分闸时,开断的地方,也就是动静触头分离的地方。一个断口对应一组动静触头,也就是一个灭弧机构。

(3)均压电容和断口并联,它是一个固定的东西,不需要分合操作,不需要SF6绝缘灭弧。在断路器分闸时,它均匀断口电压;断路器合闸时,它被短接。


二、合闸电阻

(1)断路器的合闸电阻功能:限制合闸过电压及励磁涌流。

(2)安装位置:和灭弧单元并联,

(3)工作过程:合闸时在主灭弧单元(有些地方会说主触头,灭弧单元有主触头和灭弧触头,容易混淆)闭合前投入,分闸时,在主灭弧单元分开前退出。


会产生几个问题:

(1)什么情况下有较大的合闸过电压,从而需要安装合闸电阻

长线路电容效应引起过电压;重合闸过程中,残余电压叠加引起过电压。主要针对前者,什么样的线路断路器需要合闸电阻,应该根据线路参数有标准对照。

(2)合闸电阻限制过电压的原理是什么

书面术语是电阻的阻尼效应,过电压本质是暂态过程中电容电感电路的谐振引起,串入电阻(500Ω左右)改变了电路的参数,从而改变了这个谐振。

(3)合闸电阻副作用(不良反应)

电阻的合闸过程中承受能量,发热,重合闸时热量叠加,电阻有烧毁的风险。500千伏变电站断路器有合闸电阻的比例不多,而且反措要求也逐渐改造拆除。


三、“瓷柱式500kV西门子断路器”为例

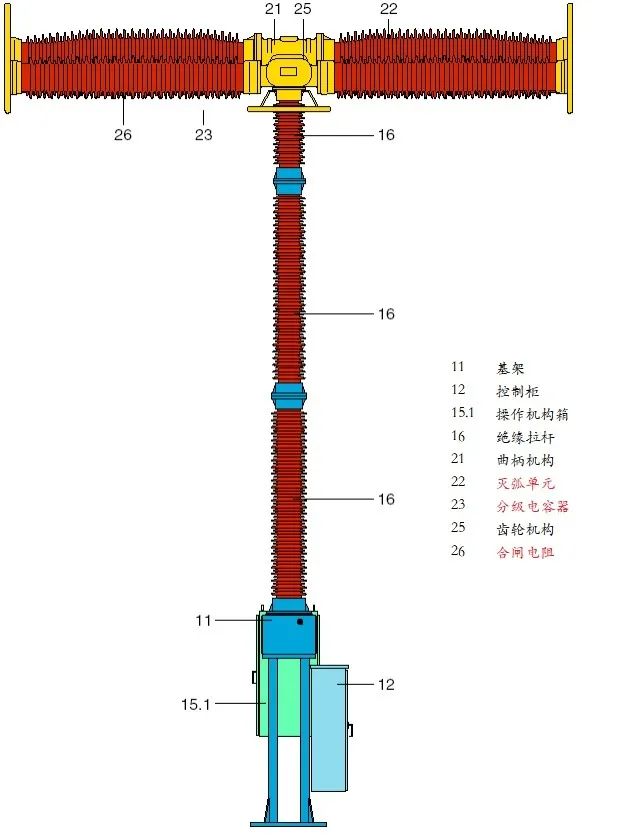

(1)下方操作机构通过垂直支持瓷瓶中的“绝缘拉杆”对水平瓷套中的动触头实现分合操作

图片关键词

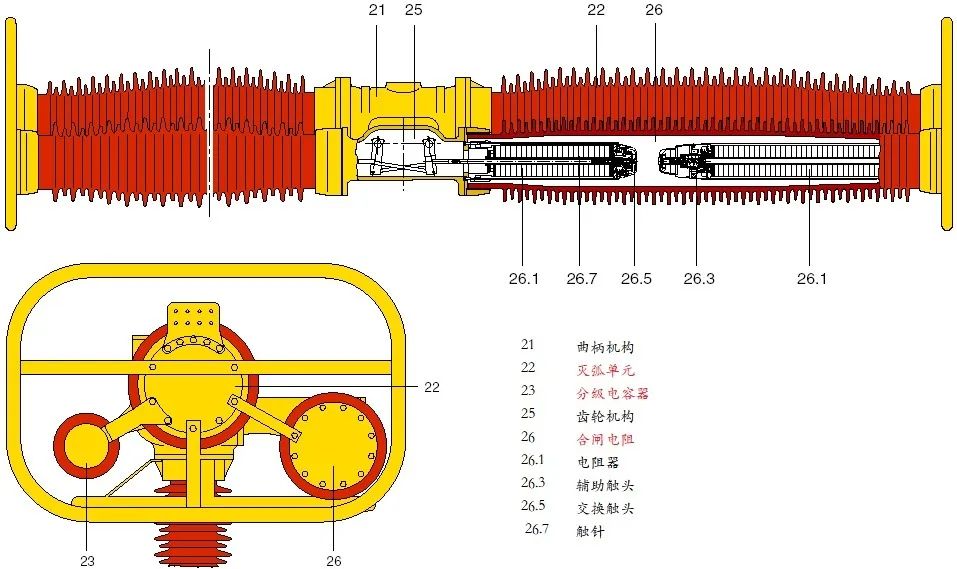

(2)以下某一相的水平瓷套,中间是灭弧室,可以看出分成左右对称的两个断口;上方是均压电容,可以看出和灭弧机构并联,导体硬连接。下方是合闸电阻,也是并联,但是和灭弧室相连通(SF6填充)。

图片关键词

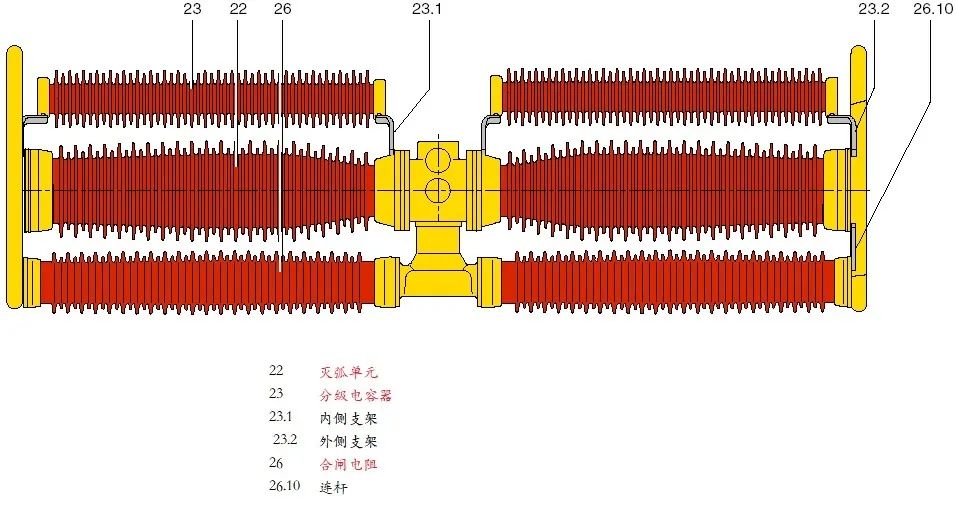

(3)侧视图,和合闸电阻室剖面图

图片关键词

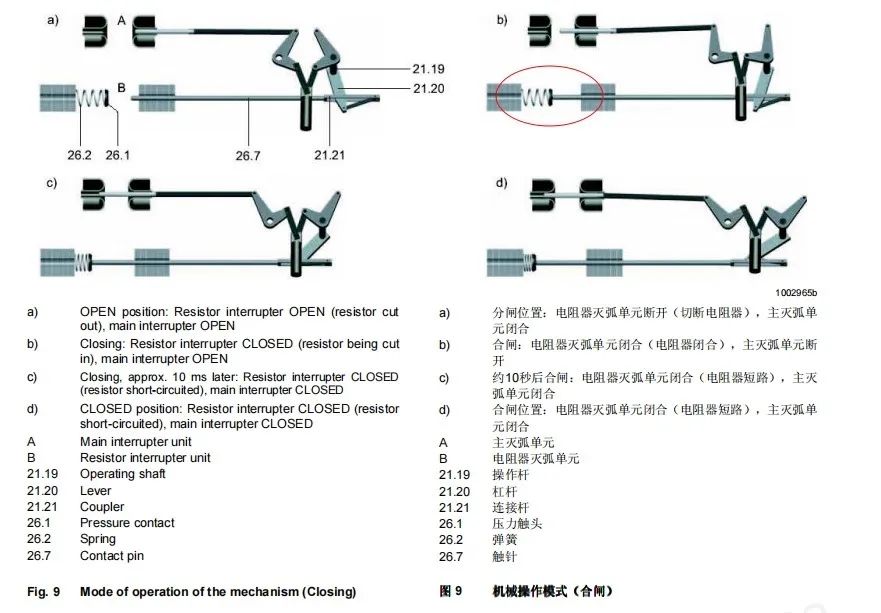

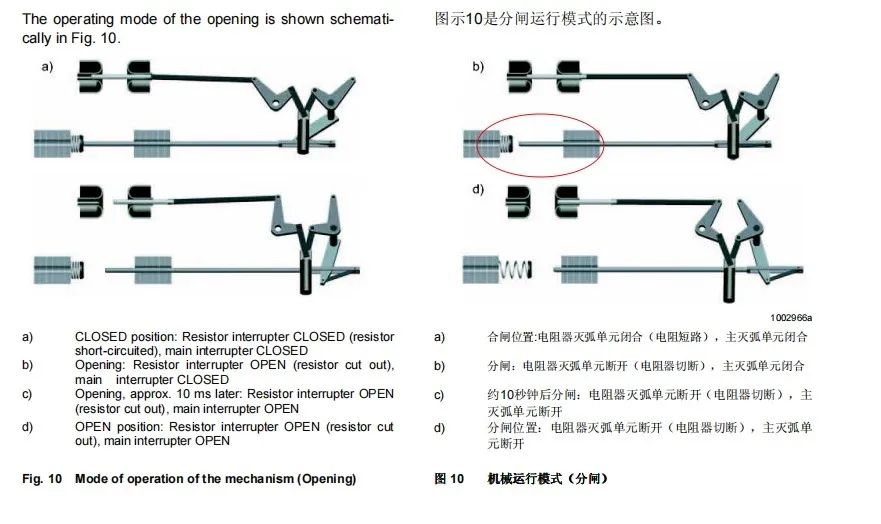

(4)合闸电阻在断路器分合闸过程中的动作过程

图片关键词

图片关键词

a、合闸电阻和主灭弧单元共用操作拉杆

b、合闸电阻先合还能先分怎么实现的:正常的逻辑,前进的时候走在最前面,退回来的时候应该走在最后面;这里应该是弹簧的作用,合闸电阻触针退回去的速度比弹簧恢复拉伸的速度更快。(断路器的分闸速度也就20ms)

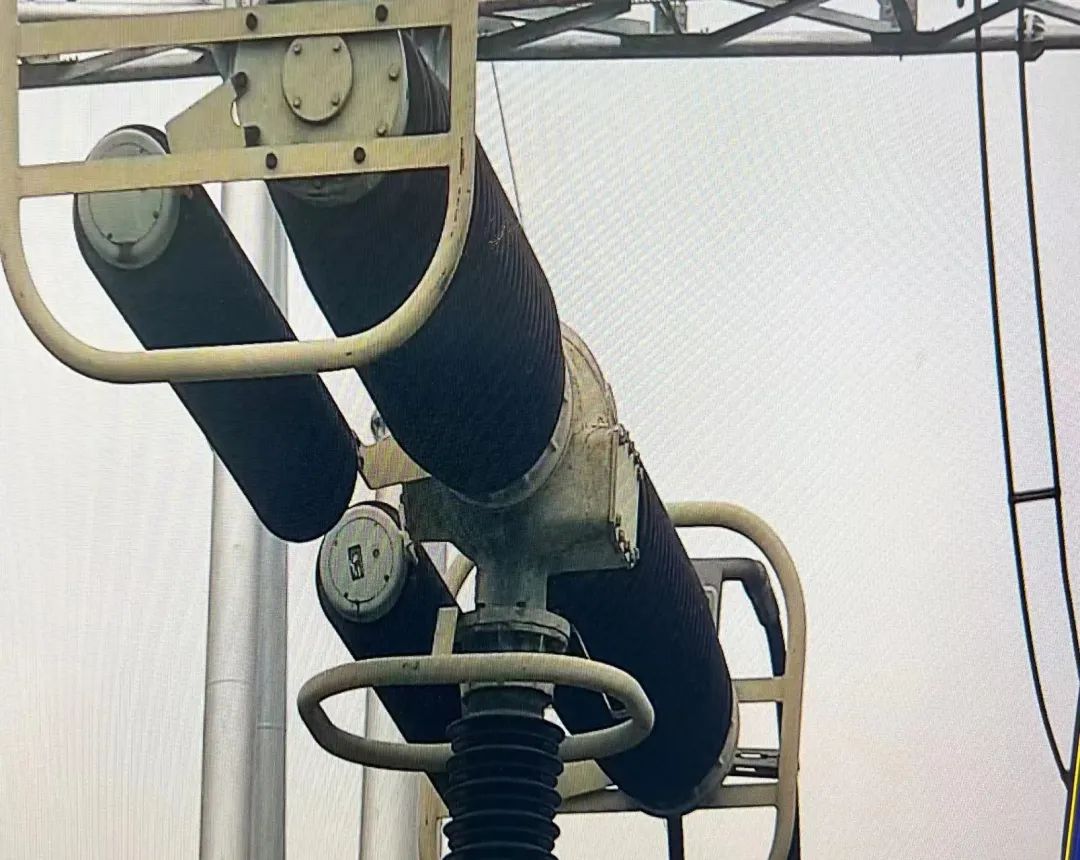

四、实物图

两组瓷套,没有合闸电阻

图片关键词






TAG: 断路器
