常用仪表接头安装知识大全及仪表接头图解分享

2023-03-01 15:53:25 半岛(中国)

常用仪表接头安装知识大全及仪表接头图解分享

一、仪表接头

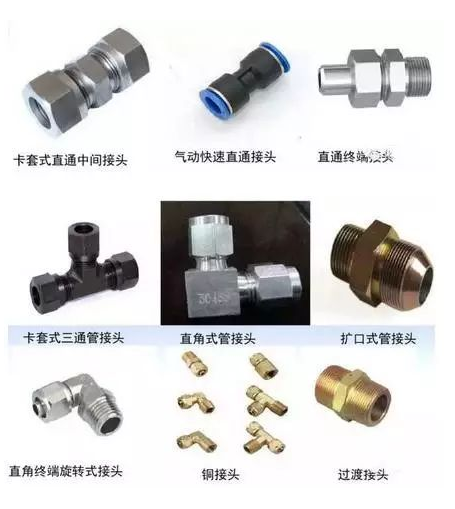

仪表接头包括所有仪表的表接头、仪表管道接头、仪表阀门接头、仪表取源部件接头、仪表电气接头、金属软管接头等等。它品种繁多,规格各异,每种仪表接头都有其自己的功能。

图片关键词

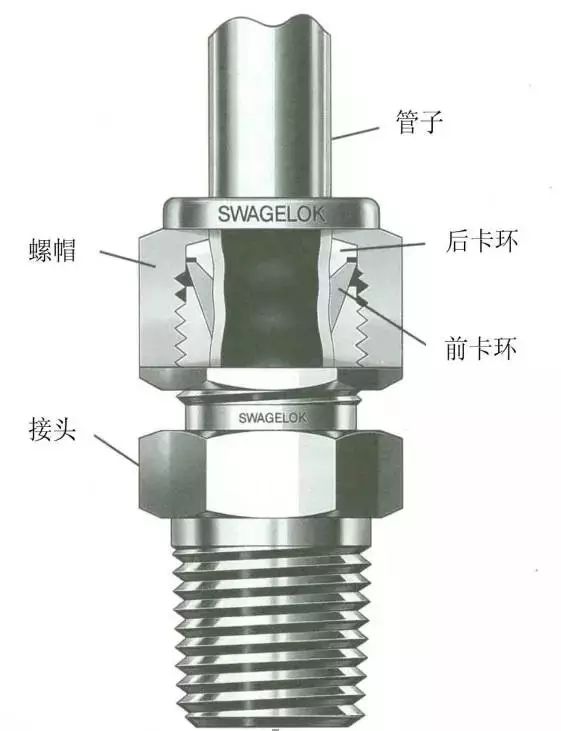

01.管接头的结构:

标准的管接头由螺帽、卡环(有的只有一个卡环)、接头、以及管子组成。

图片关键词

标准的管接头安装好的形状如图:

图片关键词

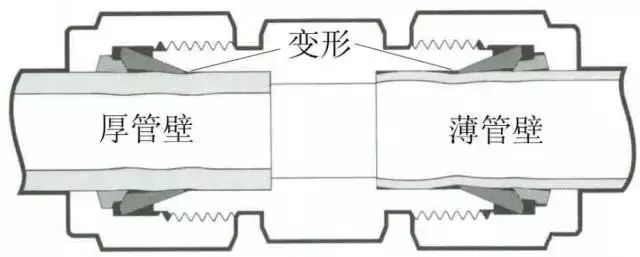

管接头的密封的原理:是通过螺帽的紧固,使卡环压迫管子变形,形成密封。

图片关键词

02.快速接头安装及拆卸步骤

安装步骤:

1、在有螺纹的快速接头处用生料带缠绕适量厚度;

2、用合适的力量拧紧快速接头;

3、将要插入的管子顶端用切刀垂直切平;

4、将切好的管子顶端插入快速接头,用力插到底;

5、验证管子是否连接牢固,用适当的力量拔一下管子,管子拔不出即可。


拆卸步骤:

1、首先检查通过接头管路的介质是否隔断;

2、一手用食指和拇指将夹头向快速接头处按住的同时,另一只手将管子拔出。


03.新管接头的安装

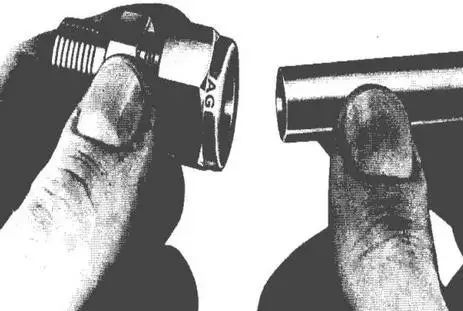

步骤一:将管子插入接头中,确认低到螺帽的低端

图片关键词

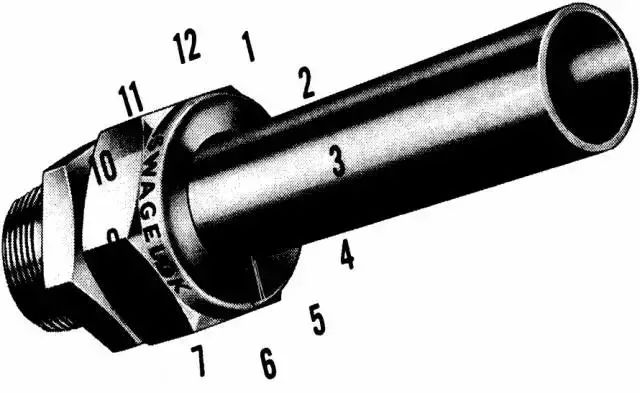

步骤二:用手将螺帽旋紧,并在一位置上做好记号(见6点处)

图片关键词

步骤三:用扳手将螺帽顺时针旋转1又1/4圈,见记号在9点处

04.新管接头的安装的注意事项

对于1英寸(25mm)及以下管径,用手旋紧后再用扳手旋转1 ¼圈即可。对于1/16、1/8和3/16英寸(2、3、4mm)管径,只需用扳手旋转3/4圈即可。对于1 ¼、1 ½、2英寸和28、30、32、38mm管径的接头安装,则需要专业工具,因在现场使用很少。

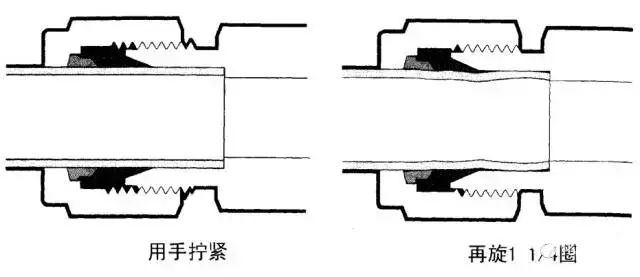

图示中可以看出管子的变化:

图片关键词

05.管接头的再安装

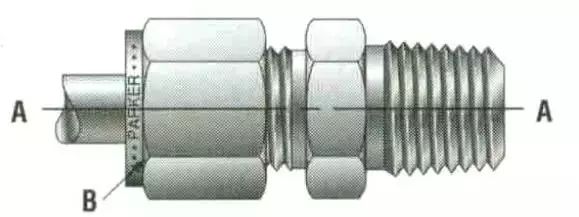

对于已经上紧过的管接头,在拆下前请做好螺帽与接头之间位置的记号,在重新安装时,首先用手将螺帽上紧,再用扳手将螺帽上到原来的位置即可。对于重复拆装多次的管接头,可以在螺帽上到原位置后,再旋转10°~ 20°(不超过六角螺帽一面的1/3,即不超过B处)。

图片关键词

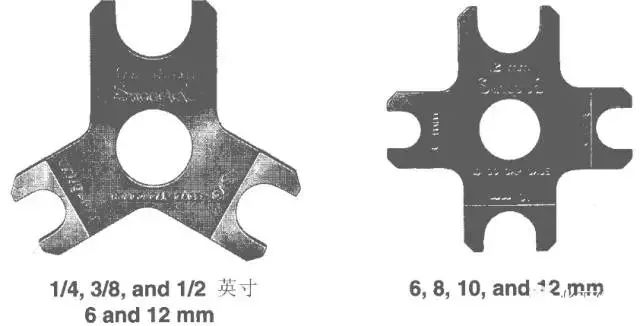

生产厂家提供专用工具,可以用来检查管接头是否上紧,不同的管径有不同的标准

图片关键词

通过这种工具可以辨别管接头是否上紧,请注意:它只适用1英寸(25mm)及以下的金属管接头

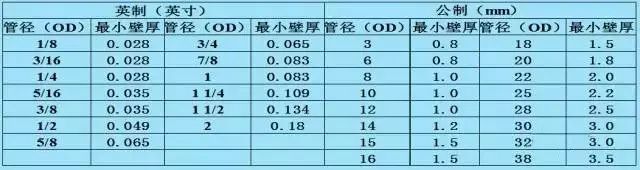

选择管子时注意事项:要注意管子的壁厚在规定的范围内(见下表),因为管壁太厚,卡环不起作用,管壁太薄,会引起管子变形开裂

图片关键词

06.管接头的密封

管接头的密封有以下两种方式:

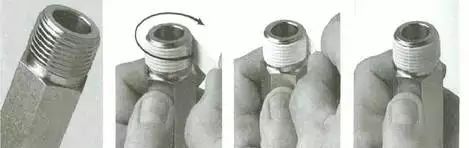

1、生料带的密封:

注意以下几点:

▲上生料带前要对接头螺纹进行清洁

▲上生料带的方向为顺时针

▲生料带不能超出接头螺纹端部

▲生料带剪断后,要紧贴螺纹

图片关键词

2、密封胶的密封

注意以下几点:

▲上密封胶前要对接头螺纹进行清洁

▲用密封胶将螺纹的第二和第三圈涂上(360°)

图片关键词

07.管接头的材质

不锈钢:SS

黄铜:B

碳钢:S

铝:A

尼龙:NL

全氟烷氧基: PFA

TFE: T

注意事项:

▲因为金属管的硬度要比管接头的材料软,所以不锈钢管不能使用铜接头;

▲如果管子与管接头是同质材料,金属管需进行退火处理(一般金属材料,如不锈钢、铜、钛、碳钢、合金等已进行了退火处理);

▲非常软的管子(如Tygon 聚乙烯)或非塑料的PVC管,安装时要加衬垫,并注意密封。


08.管接头的类型

名称的标注举例:

1/4管:表示1/4英寸OD的管

管1/4:表示连接1/4英寸OD管的接头

8mm管:表示8mm OD的管

管8mm:表示连接8mm OD管的接头

英制的主要有:1/4、3/8、1/2几种尺寸

公制的主要有:6、8、10、12mm几种尺寸

图片关键词

阳:表示阳接头(公接头)

阴:表示阴接头(母接头)

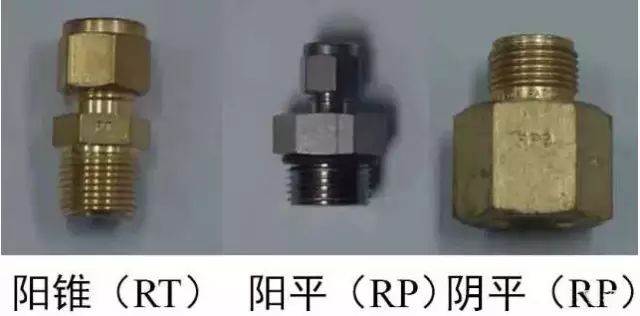

阳锥或阴锥指的是RT螺纹的接头,即ISO 7/1标准,阳平或阴平主要指的是RS、RP或RG螺纹的接头,即ISO 228/1标准

NPT接头不作专门标注,ST接头在大亚湾核电站用量极少,也没有作专门标注
