发变组保护中的差动及CT极性

2023-10-17 08:56:01 半岛(中国)

发变组保护中的差动及CT极性

给大家手画了一张图,以此图为例,说一说发变组保护中的差

图片关键词

在本图中涉及到的差动,也就是发变组保护中的差动,包括主变差动、发电机差动、高厂变差动、发变组差动,一般发变组保护中还会配置励磁变差动,很多电厂励磁变差动都不投,仅投励磁变过流,这里不做叙述。

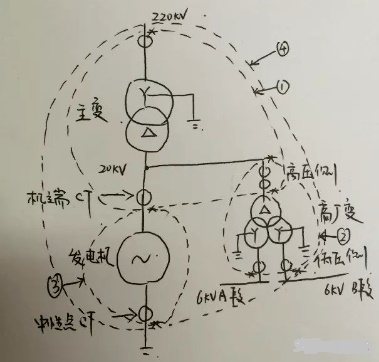

在本图(详见相册中009配图1)中,主变差动是由圈1组成,即主变高压侧电流、机端电流、高厂变高压侧电流,三者方向均指向主变,请注意我图中标识的CT极性符号。有时主变差动,高厂变电流采高厂变低压侧两个分支电流,即主变高压侧、机端、高厂变低压侧构成一个主变差动的圈。


发变组差动(发电机变压器组简称)如圈4,由主变高压侧电流、发电机中性点电流、高厂变低压侧(也可以取高压侧)电流组成,三者电流方向均指向被保护设备。


发电机差动如圈3,由发电机机端电流和发电机中性点电流组成,在这里要注意图中发电机差动的CT极性,由于主变差动、发变组差动都为180度接线,而这几组差动在机端和中性点是共用同组CT,这样在发电机差动中就出现了机端电流和中性点电流CT方向是0度接线。当然我这里是以南瑞的一般发变组保护配置来讲述的,大家在具体应用中要拿到发变组保护说明书,里面会有每个电流CT的极性说明,不要误导了大家。高厂变差动,如圈2,由高厂变高压侧电流和高厂变低压侧两个分支电流组成,方向如图所示,指向高厂变。


在这里有两点需要注意的,第一,高厂变高压侧CT有做主变差动保护用的,有做高厂变差动用的,这里取的CT为不同组CT,两组CT方向是相反的,且主变差动和高厂变差动CT之间要有包含关系,不能出现死区,即圈1和圈2是相交的,而不能是分离的。


第二,在一次系统中,主变的接线为星角接线,主变高压侧为星,机端侧为角。那么在高厂变一次配置时一般为角星,或角角。即高厂变高压侧(和机端等同)为角,高厂变低压侧为星。主变(星角)高压侧电流和机端电流相差30度角,在高厂变(角星)高压侧和低压侧又转回30角,主变高压侧与高厂变低压侧的角度差就是0度了。可能有些东西说的比较绕,语言组织的不太好,见谅见谅。
