电磁流量计的接地环是不是必须有?有什么作用?

2024-04-07 10:13:35 半岛(中国)

电磁流量计的接地环是不是必须有?有什么作用?

一、问:电磁流量计接地环的作用,是否必须要有接地环?如果没有接地环的话会出现什么问题?麻烦说的详细点。谢谢!

答:

1、作用

接地环通过接地电极直接与介质接触,再通过接地环与仪表法兰接地,以达到与地等电位,以消除干扰。

2、接地环使用

往往在某些场合便不适合加接地环,比如在测强腐蚀介质的时候,往往管道会用PVC或者衬四氟的电极选择的是贵重金属,尤其对大口径来说,那就不可能配接地环了,成本太高了。这种情况下一般选择三电极,其中两个电极是测量用的另外一个是接地用的。

图片关键词


一般如果管道是金属材质的也可以不配接地环,将流量计的法兰和管道连起来然后再接地,也可以很好的使用,尤其在大口径的情况下。如果小口径,带接地环也无所谓,成本上不会差太多。另外有些用户测的不是强腐蚀介质,但其管道是非金属的,这时候就必须要配接地环了,接地对电磁来说是非常重要的。现场磁场的干扰对电磁来说是致命的,因为电场我们可以采取某些手段进行屏蔽屏蔽,但是磁场我们没办法屏蔽,所以电磁流量计安装一定要避开强磁场。

电磁流量计都有衬里的,接地环大多数都是在使用,塑料管道的时候,厂家才会配。


二、问:为什么电磁流量计的接地很重要?如何接地?

因为本身电位信号是小信号,碰到干扰马上就冲掉正常信号了。接地可以避免流体在管道中冲刷产生的电势,同时让测量电势的零和介质的零相同,避免差生误差。

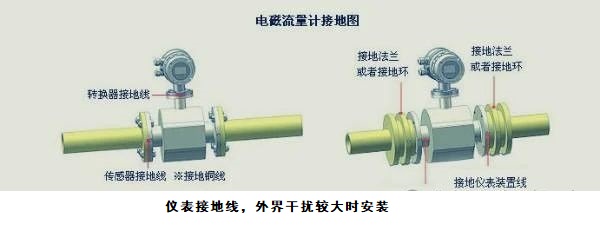

就是配了接地环,然后把接地环接到管道上。如果是带衬里,还要第三电极来接地。

图片关键词

三、电磁流量传感器在金属管道、绝缘管道上的安装

(一)接地与传感器绝缘安装

电磁流量传感器应接地良好,流量计的测量准确度在相当程度上取决于传感器的接地效果。


1.电磁流量传感器的接地

传感器输出信号的接地点应与被测介质电气连接,这是电磁流量计工作的必要条件。如不满足这个条件,流量计就不能正常工作,这是传感器的信号回路决定的。当流体切割磁力线产生流量信号时,是以流体本身作为零电位的,一个电极上的产生正电势,另一个电极上产生负电势,不断交替变化。因此,转换器输入端中点(信号电缆屏蔽层)必须与流体共处于零电位且导通,这样才能构成对称的输入回路。转换器的输入端中点是通过传感器输出信号的接地点与被测流体电气连通的。

由于传感器的输出信号很小,通常只有几毫伏。为了提高仪表抗干扰能力,输入回路中的零电位必须接地,以大地电位为零电位,这是传感器接地的充分条件。

对于以大地电位为参考电位,与大地的连接问题,由于一般金属管道都与大地连通,流动介质通过金属管道与大地电气连接,所以这一点一般均能满足。因此,电磁流量计并不要求非单独设置接地装置不可,尤其是小口径电磁流量传感器,但单独设置接地装置有利于仪表的可靠运行。也就是说,对于电磁流量计的接地问题必须有一个正确的认识,要重视,但又不能盲目地过分强调。


2.传感器在不同安装状况下地接地

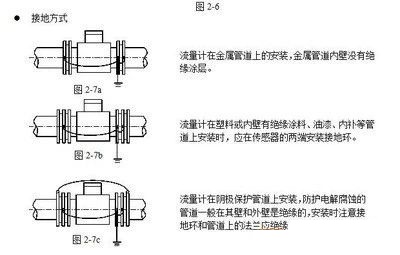

(1)传感器安装在金属管道上地接地

将传感器的接地导线按制造厂的要求连接到两侧管道法兰上,就可形成可靠的接地回路。仪表的接地点应是一个独立的接地点,不允许与其他电气设备的接地线连接在一起。接地电阻应小于10,有些型号仪表规定应小于100。

(2)传感器安装在塑料管道或内壁有绝缘涂层、衬里、漆层的金属管道上的接地

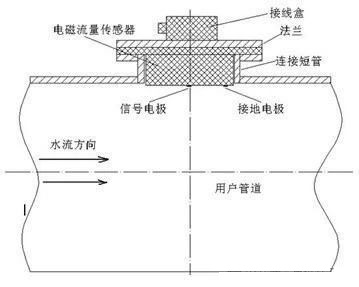

当传感器安装在绝缘管道上时,两端必须安装金属短管或接地环,然后用导线连接,与流体“导通”。假如被测流体的腐蚀性很强,安装金属短管和接地环在材料上有困难时,可以在传感器两端的绝缘管道上打孔安装接地电极。接地电极采用耐蚀合金材料制成,用导线与传感器的接地螺钉连接。

图片关键词

四、如何选用电磁流量计的接地环

目前,电磁流量计主要是为供水企业水计量贸易专门设计的,具有防水、防腐、防干扰、防雷击的能力。

电磁流量计的管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。关于接地环选择上,下面做个简单的介绍,以便新手等更好的熟悉相关的知识。

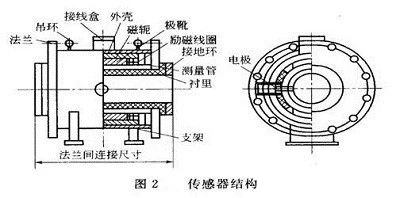

1.保护环:F46衬里传感器宜选用保护接地环,通过螺钉固定在法兰上,保护内衬的翻边不受损伤。

2.接地环材质为不锈钢1Cr18Ni9Ti,特殊要求订货时可以另行说明。

3.标准接地环:在塑料及为防护电解腐蚀而内、外壁都是绝缘的阴极保护管道上,传感器两侧必须安装接地环。

4.带颈保护环:若介质磨损性较强,应选用带颈保护环以保护衬里。

在实际工作中,电磁流量计的测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关;在现场可以根据用户实际需要在线修改量程。
