金属转子流量计知识点及要素

2024-04-07 10:22:11 半岛(中国)

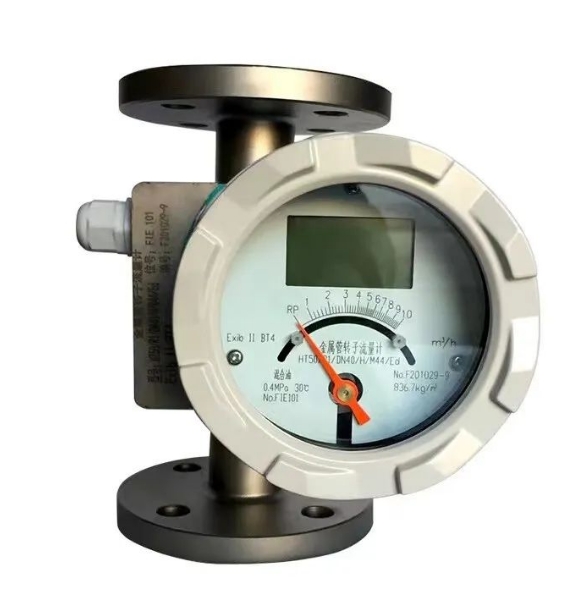

金属转子流量计知识点及要素

图片关键词

一、金属转子流量计是否需要温压补偿?

首先,并不是所有测量气体体积流量就必须引入温压补偿,我们加温压补偿是因为这个管线的温度和压力经常波动,这些波动会使体积流量测量不准确,如果温压很稳定或者波动的非常小,在换算气体标况或蒸汽质量流量时完全可以直接在DCS计算中完成。

其次,转子流量计的测量原理是恒压差,变截面积(节流装置是恒截面积,变压差),所以转子流量计是不能使用在压力经常波动的工况下的,因为压力稍有波动,浮子就是震荡的很厉害,甚至损坏仪表,失去了测量的意义,有时候测量气体,浮子前还需要加装阻尼装置。因此转子流量计不用温压补偿,或者说,如果需要温压补偿的地方,用转子流量计是不合适的。


二、金属管转子流量计的测量精度

为了保证金属转子流量计正常工作并达到要求的测量精度,一般应注意以下几点:

1·金属转子流量计必须垂直安装,流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;

2·安装在工艺管线上的金属管浮子流量计应加旁路,以便处理故障或吹洗时不影响生产;

3·金属转子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段,以保证仪表测量精度;

4·如果介质中含有铁磁性物质,应安装磁过滤器;

5·如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;

6·当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;

7·如果被测介质的温度高于220℃或流体温度过低易发生结晶时,需采取隔热保护措施时,应选用夹套型,以便进行冷却或保温;

8·管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行;

图片关键词

1·该产品一般在装置正常运行后,不需要维护,故障多发生在装置刚刚启动时,由于管道吹洗不干净,而发生浮子被固体颗粒卡住现象,此时指示器的指针停在一位置不动。这时首先应关闭流量计两边的阀门,然后拆下上法兰,取出浮子进行清洗,再重新装好。注意紧固上法兰螺母要平衡拧紧,并垫好垫圈;

2·为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,适当地管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游;

3·由于仪表是通过磁耦合传递信号的,所以为了保证仪表的性能,安装周围至少10cm处,不允许有铁磁性物质存在;

4·测量气体的仪表,是在特定压力下校准的,如果气体在仪表的出口直接排放到大气,将会在浮子处产生气压降,并引起数据失真。如果是这样的工况条件,应在仪表的出口安装一个阀门;

5·安装PTFE衬里的仪表时,要特别小心。由于在不均匀压力的作用下,PTFE会变形,所以法兰螺母均匀拧紧对称;

6·带有液晶显示的仪表,安装时要尽量避免阳光直射显示器,以免降低液晶使用寿命;

7·带有锂电池供电的仪表,安装时要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。


三、转子流量计的浮子为何频繁跳动?

新买的玻璃转子流量计用在曝气管路上,其中的浮子经常跳动,因为您的管路压力太低,气体的压力达不到推动金属转子的浮子浮起来。具体过程如下:

1.管路压力低,无法推动浮子上升,导致实际流量计没有打开,管路封闭

2.流量计浮子没有打开,但风机在工作,管路内压力增加

3.当管路内压力增加到超过金属浮子的重量时,突然推动浮子上升,导致管路打开

4.因为管路打开,气体快速留出,导致流量计前端的气体压力降低,不能使浮力和浮子的重力平衡,浮子又掉了下来,管路再次封闭。

如此循环往复,金属浮子一直在跳动,不能准确计量。因此,解决方法如下:

在玻璃转子流量计下游装一个阀门,玻璃转子流量计提高整个管路的工作压力,如果你的风机压力可以提高的多,那么这样做是可以解决问题的。

如果风机最高工作压力不够,塑料管玻璃转子流量计建议你更换流量计,可以采用涡街流量计或者涡轮流量计来解决测量问题。


四、金属转子流量计运用事项

金属转子流量计是一种变面积流量丈量外表。它具有体积小、检丈量程规模宽、运用方便等特色深受广大客户喜欢。用来丈量液体、气体以及蒸汽的流量,独特合适低流速流量的介质流量的丈量。因此金属转子流量计在运用的时要注重的事项:

1.金属转子流量计有必要笔直装置,所测流体自下而上流经锥管,进出口包管有5倍外表口径的直管段,关于新装置的管路,流量计装置前应将管道冲刷洁净。

2.在流量计上游应装置阀门,在下流5~10倍外表口径处装置流量调节阀。关于小口径外表在上游应装置过滤器,若被测介质中富含磁性物质,则应在流量计前装置磁过滤器。

3.为便于检修和替换流量计,在外表装置时需接旁道管路。

4.金属转子流量计需求守时清洗,特别当被测介质较脏时,更应及时清洗管子与浮子。这样坚持长时间安稳的丈量。

5.金属管转子流量计的丈量准确度通常为2.5级,当需求丈量准确度较高时,则不宜挑选金属管转子流量计。

6.进出口不在直线的角型金属浮子流量计,用于液体时注重别传浮子位移的引申套管内能否残留空气,有必要排尽;若液体富含细小气泡活动时很容易积聚在套管内,更应守时排气。这点对小口径外表更为重要,不然影响流量示值显着。


五、金属转子流量计的选型

金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。如何正确选用金属转子流量计及附加结构,对于系统的稳定运行及测量精度至关重要。因此,在流量计的选型应注意以下几方面:

1.对于流量计入口介质的压力不稳,尤其用于气体的测量,为保证精度和使用寿命,应选用阻尼结构。

2.对于被测介质温度过高(>220℃)或过低的场所,通常要对流量计的传感器部分采取保温或隔热措施,为保证信号转换器---指示器正常工作的环境温度,应选择高温指示器。

3.对于介质要求的压力等级较高,超过标准压力等级时,在选型时请选择高压型结构,高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准,定货时请注明。

4.对于远传输出型智能型金属管转子流量计的选用,要选择适合使用场所防爆类型要求的流量计;安装时还应注意仪表上电后的外壳紧固及接线口的密封,以达到防爆、防护、防侵蚀的要求。

5.对于有些需采取保温或冷却的被测介质,要选择夹套型流量计。标准LZ50智能型金属管转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接。


六、金属转子流量计检定要点:

1.安装前,应将流量计运输保护用的顶杆、填充物、皮筋等取出,使浮子改变一定的位置,检查转换器动作状态,认为不正常时,应进行调整。

2.流量计入口端应同它的锥管小端相连。

3.流量计应垂直安装在无振动的管道上,倾斜度小于5°。

4.检定介质要清洁,必要时在流量计上游安装过滤器,介质应是充满管道的单向、稳定流。

5.若检定的液体中含有气泡时,应在流量计前进行排气。

6.检定时,周围空气中不应含有流量计有腐蚀作用的介质。

7.为便于在检定过程中更换流量计和其他零部件,安装时应留有足够的空间。

8.安装在管路上的流量计需要逐一清洗。

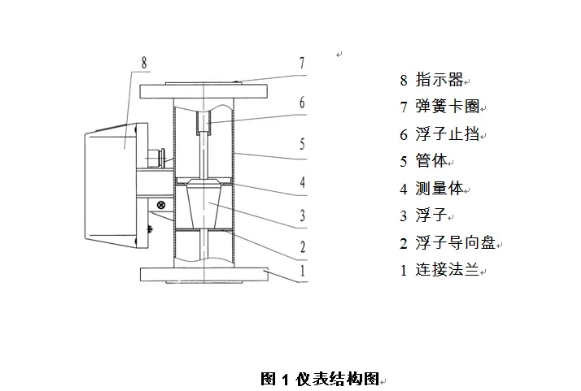

转子流量计,通过量测设在直流管道内的转动部件的 (位置 )来推算流量的装置。是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。
