什么是方向控制阀？

方向控制阀（Directional Control Valve, DCV，也叫“换向阀”）广泛应用于工业领域，用于控制流体在系统中的流动。它通过启动、停止和改变内部元件的位置来控制液压或气动系统中的流体流动。它通过打开或关闭执行器的端口，允许或限制流体流向执行器。

用于液体和气体的方向控制阀是不同的。

液体具有较高的压力，控制液压系统中的流动方向，它们能够确定液压油在回路中的流动路径，因此方向控制阀的结构更重、更坚固。

而用于气体的方向控制阀一般为铝制。

我们可以使用方向控制阀将入口流量导向特定的出口端口。方向控制阀可根据某些因素进行分类，如入口控制元件结构、端口或通路数量、位置数量、执行方法和中心位置流量模式。在换向阀中，内部控制元件是滑阀芯、旋转阀芯或阀球。方向控制阀的结构和设计使其适用于不同的应用场合。

方向控制阀结构

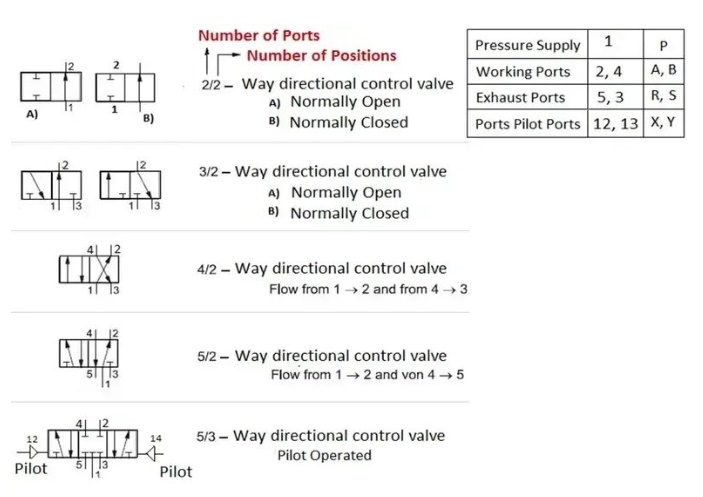

基于端口数

两通、三通、四通阀。大写字母 P（泵口）、T（油箱口）、A、B（供油口）或数字 1、2、3、4 显示在表示连接的方框内。

基于开关位置的数量

方框代表位置。方向控制阀的符号由多个相邻的方框组成，取决于位置的数量。一个、两个或三个位置。

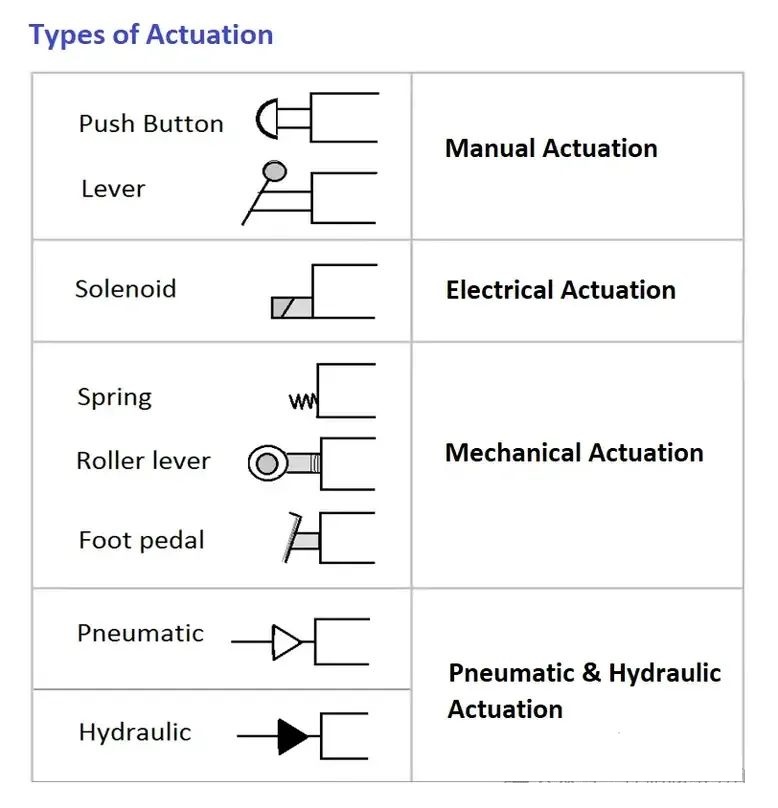

基于执行机构

方向控制阀的执行方式多种多样，包括手动、机械、电气、气动和液压，如下表所示。

当执行器按下时，方向控制阀内部的阀芯会改变位置并控制流体流量。

各种类型的方向控制阀

双向阀：这种类型的阀门可将泵的流量导向回路的两条路径中的任何一条。这种阀门使用的阀芯是双向双位阀，这些阀门通常是常开的。

三通阀：具有三个端口，能阻止或允许流体从入口流向出口，典型的设计包含压力入口、系统出口和油箱回油口。

四通阀：专为双作用液压缸或双向马达设计，拥有四个接口，其中包括两个出口、一个压力入口和一个油箱回油口。

2/2 通阀用于流体供应的开/关功能。它可以常开或常闭。

3/2 通阀通常用于控制单作用执行器。可常开或常闭。

4/2、4/3、5/2 和 5/3 通路阀通常用于双作用执行器。

举例说明

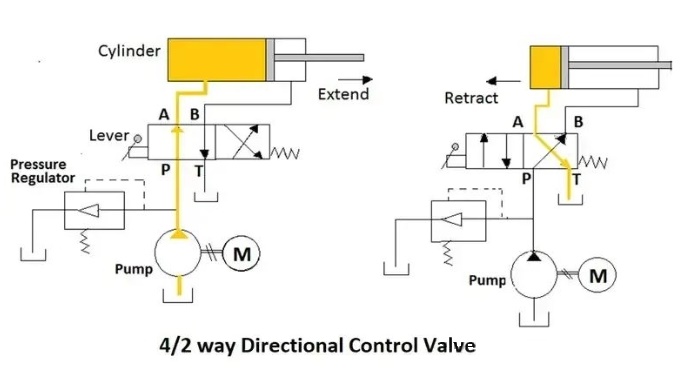

举例：请在下面找到一个液压回路，说明方向控制阀是如何工作的。

在 4/2 换向阀中，4 个端口，2 个位置。

按下控制杆时，方向控制阀改变其位置并控制流体流量。

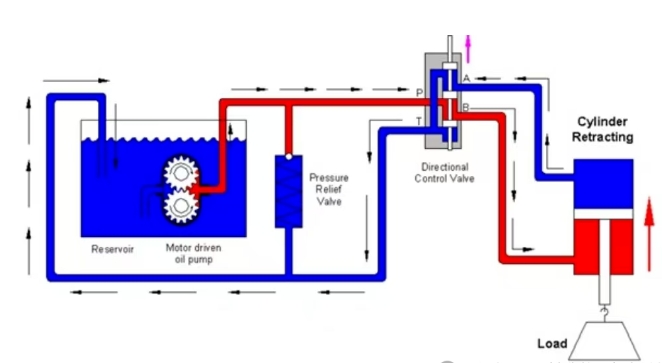

方向控制阀和流体压力控制阀

方向控制阀为气缸驱动提供流路，同时也为油箱提供回流路径。

流体压力受控，以执行不同的功能，如泄压阀、顺序阀和平衡阀，具体讨论如下。

泄压阀

泄压阀用于限制整个系统的压力，称为泄压阀，也称为安全阀。它可以防止系统压力升高，造成设备损坏或严重危害。

泄压阀分为直动式和先导式两种。泄压阀是常闭型阀门。

泄压阀位于泵和方向控制阀之间。

顺序阀

顺序阀用于确保电路中第一个用户的一条支线达到一定的压力水平。然后按顺序供应给第二个用户。

平衡阀

平衡阀用于避免气缸不受控制地快速移动。它可以防止快速转换。它可将负载保持一段时间，如类似于提升拖拉机或卡车的小车的功能。

为什么需要方向控制阀？

方向控制阀可用于隔离电路的某一分支，可通过机械或电气控制向溢流阀排气，在系统中不需要泵的输送时，它可以让泵以低压自由流向储液器，它还可以启动、停止、加速、减速和改变液压执行器的运动方向。

隔离电路分支：

确保某一特定部分的液压回路可以在不影响其他部分的情况下独立操作。

排气控制：

可通过机械或电气手段控制溢流阀的排气过程。

低压循环：

允许泵在不需要高压输出的情况下以低压自由流向储液器，节省能量。

执行器控制：

能够启动、停止、加速、减速并改变液压执行器的运动方向，从而实现复杂的工作流程。

液压阀功能与类型

在控制液压系统中，方向控制阀的主要任务是控制流体的方向，并选择性地确定流体在回路中的流动路径。根据不同的分类标准，方向控制阀有以下几种常见类型：

单向阀：

只允许流体在一个方向上流动，阻止反向流动。

液控单向阀：

可在外部压力作用下打开，允许双向流动。

多通阀：

如三通或四通阀，用于更复杂的流体路径控制。

手动阀：由人工操作的阀门，适用于简单或需要人为干预的应用场合。

液控阀：依赖于液压系统内部的压力变化自动开启或关闭。

电磁驱动阀：利用电磁力驱动阀芯移动，常用于自动化控制系统。

梭阀：结合两个输入源为一个输出，通常用于安全或冗余设计。

如何驱动方向控制阀？

方向控制阀的驱动方式有很多种。驱动是将阀元件从一个位置移动到另一个位置的过程。因此，换向阀有四种驱动方式：

手动驱动：通过按钮、杠杆或踏板直接操作。

机械驱动：使用弹簧或其他机械装置实现自动切换。

电磁操作：借助电磁线圈产生的磁场来驱动阀芯。

先导操作：利用先导压力差驱动主阀芯的动作。

方向控制阀的工作原理

方向控制阀的工作原理取决于几个关键因素，包括阀芯类型、定位机制、控制方式以及特殊功能。正确的选择这些参数对于实现适当的流量调节至关重要。

以下是两种常见的操作方式：

电磁操作阀：采用电磁铁作为动力源，适合集成到电子控制系统中。先导式操作阀：依靠较小的先导阀控制较大主阀的动作，适用于高流量或高压应用。

根据驱动方式分类

执行是将阀门元件从一个位置移动到另一个位置的过程。

手动

在手动驱动方法中，DCV 阀门通过按钮、杠杆或踏板驱动

机械式

在机械驱动方式中，使用弹簧或球来驱动方向控制阀，也可以通过先导压力或使用电磁阀来驱动。

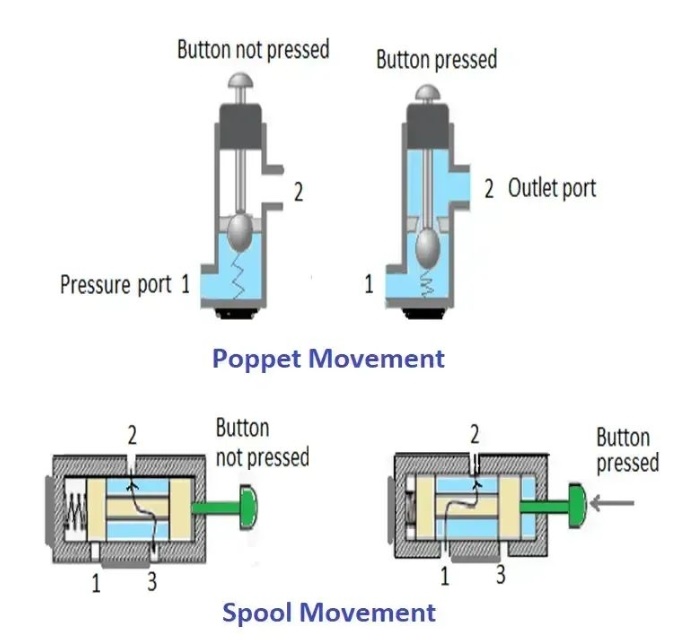

根据内部部件分类

提升阀芯式：活塞或球在阀座上来回移动。

旋转式：阀芯绕轴线旋转。

滑动式阀芯：阀芯在孔内轴向滑动，分为封闭式中心阀芯（阻挡所有阀口）和开放式中心阀芯（所有阀口相互开放）两种。封闭式中心阀芯在正常位置时会阻挡所有阀口，而开放式中心阀芯在正常位置时，所有阀口都是相互开放的。

总结

总而言之，方向控制阀作为液压系统的核心组件之一，其种类繁多且功能各异，正确理解和选用合适的方向控制阀对于构建高效可靠的液压系统至关重要
