TOPWORXHART74-20毫安模块调试步骤

调试前确认：

1.接线正确

2.模块供电电源：24VDc （Min 10VDc,MAX 39VDc）

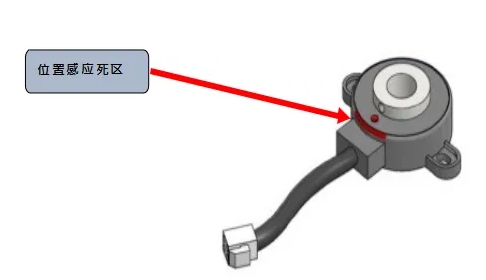

3.确认内环圆盘上的红点始终在外环红色死区外

滞后设置：（见图 5）

可将阀端点读数的滞后/阀模式调整为 0%（线性模式）或 3%（旋转模式）。为 3% 滞后时，对阀端点的过行程或欠行程修正将设置为 3% 以内。换言之，对于低端校准设定点的 3% 范围行程， 输出为 4mA；对于高端校准设定点的3% 范围行程，输出为 20mA。如果阀位置超出过行程 3%，则将输出小于 4mA 或大于 20mA 的值。为 0% 滞后时，阀的开端点和闭端点处的位置读数将完全准确，没有过行程和欠行程修正。要更改端点滞后（默认值为 3%），按 B 三次，直至显示“HYSTERESIS”（滞后）。按绿色选择按钮。将显示 0% 选项。按绿色选择按钮将滞后设置为0%。或按 H 按钮转到 3% 滞后屏幕。按绿色选择按钮将滞后设置为 3%。成功屏幕将显示滞后（死区）设置。

示例：2 点顺时针局部校准

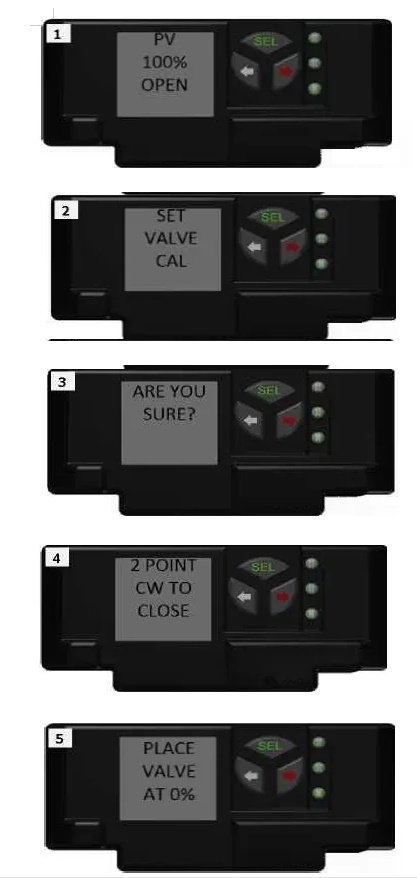

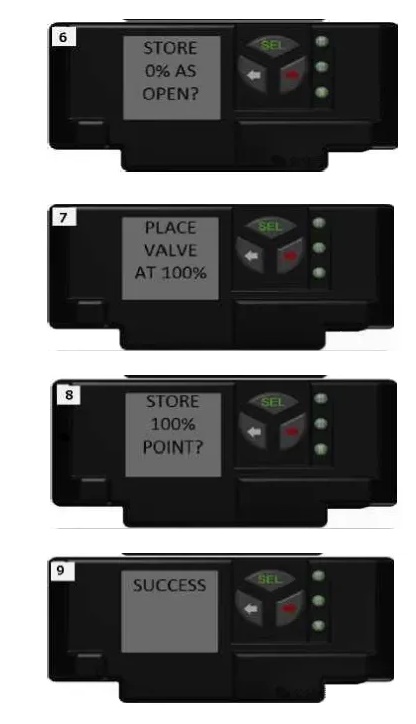

执行 2 点顺时针阀校准：从 HART 设备的主屏幕（图 1）按上 H 三次，直至显示“SET VALVECAL”（设置阀校准）（图 2）。按绿色选择按钮，设备将询问“ARE YOU SURE?”（您确定 吗？）（如果您想要继续校准阀），如图 3 所示。按绿色选择按钮进入校准菜单。通过按 H 按钮循环选择不同的校准选项。按绿色选择按钮选择“2 POINT CW”（2 点顺时针）校准（图 4）。设备要求“PLACE VALVE AT 0%”（将阀置于 0%）（图 5）。将轴旋转至所需的 0% 位置，然后按绿色选择按钮。选择“STORE 0% AS OPEN?”（是否将 0% 存储为打开？）（图 6）。屏幕现在将显示“PLACE VALVE AT 100%”（将阀置于 100%）（图 7）。顺时针旋转轴， 直至轴处于 100% 或“CLOSED”（闭合）位置。再次按绿色选择按钮将看到“STORE 100%POINT?”（是否存储 100% 点？）（图 8）。按下绿色选择按钮之后，屏幕将显示“SUCCESS”（成功）（图 9），然后返回主屏幕。当目标处于 100%（闭合）位置时，输出电流读数应为20mA。当目标处于 0%（打开）位置时，电流读数应为 4mA。如果这两者都满足条件，则表示设备已正确校准。
